Über Kantenbrechen

Standards für Kantenbrechen

Modellbeispiele	Funktionsbeispiel	Standardwerte
Modellbeispiele	Funktionsbeispiel	Leichtes Kantenbrechen	Starkes Kantenbrechen
	①Außenecke	Keine	Außenecken mit C1 mm gefast. Ecken kleiner als 30° oder größer als 170° sind ausgeschlossen. Fasen von Außenecken
	②Blechoberflächenkanten	Grate und Auswurf entfernen und Kanten auf ca. R0,1 brechen	Grate und Auswurf entfernen und Kanten auf R0,2 oder größer brechen (ca. R0,3)
	③Schmale Schlitzbereiche	Keine Grate oder Auswürfe von 0,1 mm oder größer	Grate und Auswurf entfernen und Kanten auf ca. R0,1 brechen
	④Schmale Ausschnitte und kleine Bohrungen	Keine Grate oder Auswürfe von 0,1 mm oder größer	Grate und Auswurf entfernen und Kanten auf ca. R0,1 brechen

Da eine doppelseitige Entgratungsmaschine zur Beseitigung von Graten eingesetzt wird, können kleine Kratzer entstehen.
Kantenbrechen und Gravuren können nicht für dasselbe Modell festgelegt werden. Das Kantenbrechen kann dazu führen, dass die Gravur verblasst.
Bei Bauteilen aus transparentem Kunststoff wird standardmäßig Kantenbrechen angewendet.

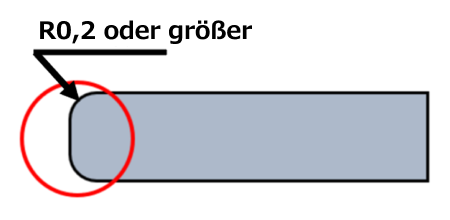

Blechoberflächenkanten werden mit einer beidseitigen Entgratmaschine auf R0,2 oder größer gebrochen, Außenecken werden per Laserschneiden auf C1 gefast.
Beim Kantenbrechen der Blechoberflächen können feine Kratzer entstehen.
Starkes Kantenbrechen ist bei Gravuren nicht verfügbar, da die Zeichen undeutlich werden können.

Achtung

Fälle, in denen Kantenbrechen eingeschränkt ist

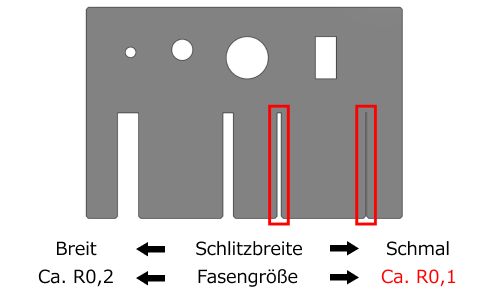

Da das Kantenbrechen vor dem Biegen mit einer Entgratmaschine erfolgt, erhalten schmale Schlitze ein feines Kantenfinish (ca. R0,1).

Achtung

Fälle, in denen Außeneckenfasen nicht anwendbar sind

1. Modellecke enthält Kurven

2. Spitwinkel unter 30° und stumpfe Winkel über 170°
