Spezifikationen für Außengewinde und Innengewinde, Nuten, Bohrungen und Taschen
Außengewinde und Innengewinde
Die folgenden Außen- und Innengewinde werden unterstützt.
Achtung
Gewinde, die nicht in der Spezifikationstabelle aufgeführt sind, werden nicht unterstützt.Achtung

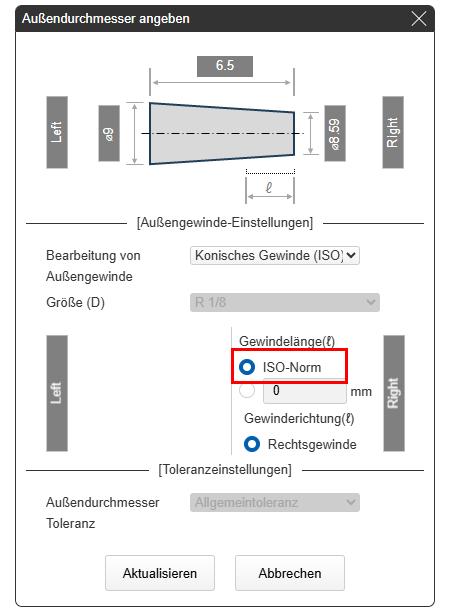

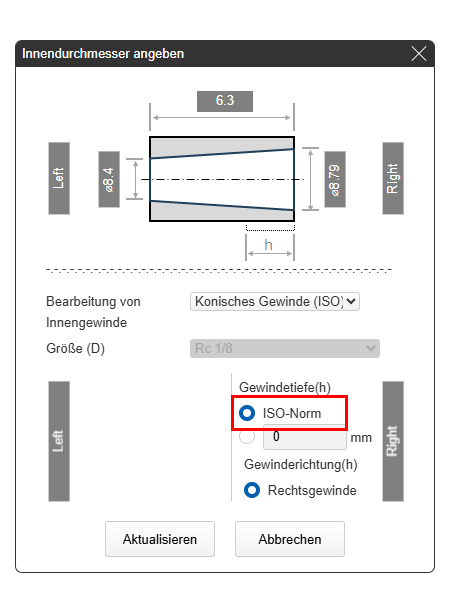

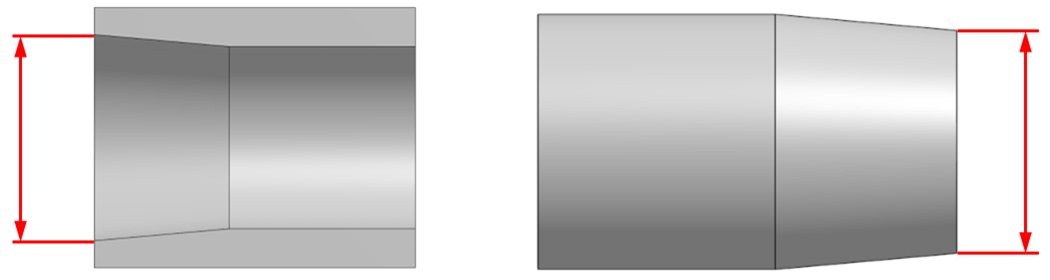

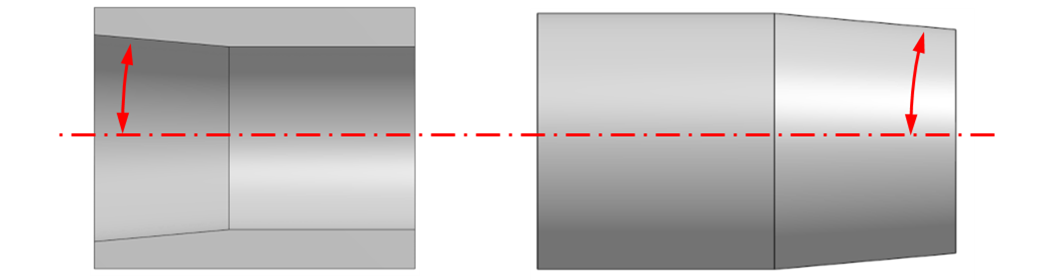

- Die automatische Erkennung des Bohrungstyps wird für den Innendurchmesser bei der Bearbeitung von runden Objekten nicht unterstützt. Konfigurieren Sie die Einstellungen im 3D-Viewer.
- Für Informationen zu den Unterschieden zwischen Innendurchmesser und Bohrungen, klicken Sie bitte hier.→Designrichtlinien>Bedingungen für die Erkennung von Drehteilen>Bedingungen für die Erkennung von Außen- und Innendurchmesser
〇 | Außen- und Innengewinde sind für automatisches Angebot verfügbar |
---|---|
⚫️ | Gewindebohrung die durch MC bearbeitet wurden, sind für automatische Angebote verfügbar |
△ |
|
✖ | Eine Bearbeitung ist nicht möglich. |
- *Innengewinde: Auf einer Drehbank in der Mittelachse gefertigtes Gewinde
- *Gewindebohrung: Von MC bearbeitete Gewinde, die nicht auf der Mittelachse liegen
- →Designrichtlinien>Bedingungen für die Erkennung von Drehteilen>Bedingungen für die Erkennung von Außen- und Innendurchmesser
Nenndurchmesser | Modelldurchmesser (ø) in mm | Steigung 1 | Außengewinde | Innengewinde・Gewindebohrungen | Abstand2 | Außengewinde | Innengewinde・Gewindebohrungen | Abstand3 | Außengewinde | Innengewinde・Gewindebohrungen | Abstand4 | Außengewinde | Innengewinde・Gewindebohrungen | Abstand5 | Außengewinde | Innengewinde・Gewindebohrungen | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Außengewinde | Innengewinde | Rechtsgewinde | Linksgewinde | Rechtsgewinde | Linksgewinde | Rechtsgewinde | Linksgewinde | Rechtsgewinde | Linksgewinde | Rechtsgewinde | Linksgewinde | Rechtsgewinde | Linksgewinde | Rechtsgewinde | Linksgewinde | Rechtsgewinde | Linksgewinde | Rechtsgewinde | Linksgewinde | Rechtsgewinde | Linksgewinde |
M2 | 1.7~2 | 1.5~2 | 0.4 | 〇 | 〇 | 〇⚫️ | 〇 | 0.25 | 〇 | △ | 〇⚫️ | △ | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M2.2 | 1.7~2.2 | 1.7~2.2 | 0.45 | 〇 | △ | 〇⚫️ | ✖ | 0.25 | 〇 | △ | 〇⚫️ | ✖ | |||||||||||||||
M2.5 | 2.2~2.5 | 2~2.5 | 0.45 | 〇 | 〇 | 〇⚫️ | ✖ | 0.35 | 〇 | △ | 〇⚫️ | ✖ | |||||||||||||||
M3 | 2.6~3 | 2.4~3 | 0.5 | 〇 | 〇 | 〇⚫️ | 〇 | 0.35 | 〇 | △ | 〇⚫️ | △ | |||||||||||||||
M3.5 | 3.1~3.5 | 2.8~3.5 | 0.6 | 〇 | △ | 〇⚫️ | △ | 0.35 | 〇 | △ | 〇⚫️ | △ | |||||||||||||||
M4 | 3.5~4 | 3.2~4 | 0.7 | 〇 | 〇 | 〇⚫️ | 〇 | 0.5 | 〇 | △ | 〇⚫️ | △ | |||||||||||||||
M4.5 | 4~4.5 | 3.6~4.5 | 0.75 | 〇 | △ | 〇⚫️ | △ | 0.5 | 〇 | △ | 〇⚫️ | △ | |||||||||||||||
M5 | 4.4~5 | 4.1~5 | 0.8 | 〇 | 〇 | 〇⚫️ | 〇 | 0.5 | 〇 | △ | 〇⚫️ | △ | |||||||||||||||
M5.5 | 5.1~5.5 | 4.9~5.5 | 0.5 | 〇 | △ | 〇⚫️ | △ | ||||||||||||||||||||
M6 | 5.3~6 | 4.9~6 | 1.0 | 〇 | 〇 | 〇⚫️ | 〇 | 0.75 | 〇 | 〇 | 〇⚫️ | 〇 | |||||||||||||||
M7 | 6.3~7 | 5.9~7 | 1.0 | 〇 | △ | 〇⚫️ | △ | 0.75 | 〇 | △ | 〇⚫️ | ✖ | |||||||||||||||
M8 | 7.1~8 | 6.6~8 | 1.25 | 〇 | 〇 | 〇⚫️ | 〇 | 1.0 | 〇 | 〇 | 〇⚫️ | 〇 | 0.75 | 〇 | △ | 〇⚫️ | △ | ||||||||||
M9 | 8.1~9 | 7.6~9 | 1.25 | 〇 | △ | 〇⚫️ | △ | 1.0 | 〇 | △ | 〇⚫️ | △ | 0.75 | 〇 | △ | 〇⚫️ | ✖ | ||||||||||
M10 | 9~10 | 8.3~10 | 1.5 | 〇 | 〇 | 〇⚫️ | 〇 | 1.25 | 〇 | △ | 〇⚫️ | 〇 | 1.0 | 〇 | △ | 〇⚫️ | 〇 | 0.75 | 〇 | △ | 〇⚫️ | △ | |||||
M11 | 10~11 | 9.3~11 | 1.5 | 〇 | △ | 〇⚫️ | △ | 1.0 | 〇 | △ | 〇⚫️ | ✖ | 0.75 | 〇 | △ | 〇⚫️ | ✖ | ||||||||||
M12 | 10.8~12 | 10.1~12 | 1.75 | 〇 | 〇 | 〇⚫️ | 〇 | 1.5 | 〇 | 〇 | 〇⚫️ | △ | 1.25 | 〇 | 〇 | 〇⚫️ | 〇 | 1.0 | 〇 | △ | 〇⚫️ | 〇 | |||||
M14 | 12.7~14 | 11.8~14 | 2.0 | 〇 | 〇 | 〇⚫️ | 〇 | 1.5 | 〇 | 〇 | 〇⚫️ | 〇 | 1.25 | 〇 | △ | 〇⚫️ | △ | 1.0 | 〇 | △ | 〇⚫️ | △ | |||||
M15 | 14~15 | 13.3~15 | 1.5 | 〇 | △ | 〇⚫️ | △ | 1.0 | 〇 | △ | 〇⚫️ | △ | |||||||||||||||
M16 | 14.7~16 | 13.8~16 | 2.0 | 〇 | 〇 | 〇⚫️ | 〇 | 1.5 | 〇 | 〇 | 〇⚫️ | 〇 | 1.0 | 〇 | △ | 〇⚫️ | △ | ||||||||||
M17 | 16~17 | 15.3~17 | 1.5 | 〇 | △ | 〇⚫️ | △ | 1.0 | 〇 | △ | 〇⚫️ | △ | |||||||||||||||
M18 | 16.3~18 | 15.2~18 | 2.5 | 〇 | 〇 | 〇⚫️ | 〇 | 2.0 | 〇 | △ | 〇⚫️ | △ | 1.5 | 〇 | 〇 | 〇⚫️ | 〇 | 1.0 | △ | △ | 〇⚫️ | △ | |||||
M20 | 18.3~20 | 17.2~20 | 2.5 | 〇 | 〇 | 〇⚫️ | 〇 | 2.0 | 〇 | △ | 〇⚫️ | △ | 1.5 | 〇 | 〇 | 〇⚫️ | 〇 | 1.0 | 〇 | △ | 〇⚫️ | △ |
Nenndurchmesser | Modelldurchmesser (ø) in mm | Steigung 1 | Außengewinde | Innengewinde | Abstand2 | Außengewinde | Innengewinde | Abstand3 | Außengewinde | Innengewinde | Abstand4 | Außengewinde | Innengewinde | Abstand5 | Außengewinde | Innengewinde | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Außengewinde | Innengewinde | Rechtsgewinde | Linksgewinde | Rechtsgewinde | Linksgewinde | Rechtsgewinde | Linksgewinde | Rechtsgewinde | Linksgewinde | Rechtsgewinde | Linksgewinde | Rechtsgewinde | Linksgewinde | Rechtsgewinde | Linksgewinde | Rechtsgewinde | Linksgewinde | Rechtsgewinde | Linksgewinde | Rechtsgewinde | Linksgewinde |
M22 | 20.3~22 | 19.2~22 | 2.5 | 〇 | 〇 | 〇 | 〇 | 2.0 | 〇 | △ | 〇 | △ | 1.5 | 〇 | 〇 | 〇 | 〇 | 1.0 | 〇 | △ | 〇 | △ | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M24 | 22~24 | 20.7~24 | 3.0 | 〇 | 〇 | 〇 | 〇 | 2.0 | 〇 | 〇 | 〇 | △ | 1.5 | 〇 | 〇 | 〇 | 〇 | 1.0 | 〇 | △ | 〇 | △ | |||||
M25 | 23.7~25 | 22.8~25 | 2.0 | 〇 | △ | 〇 | △ | 1.5 | 〇 | △ | 〇 | △ | 1.0 | 〇 | 〇 | 〇 | △ | ||||||||||
M26 | 25~26 | 24.3~26 | 1.5 | 〇 | △ | 〇 | △ | ||||||||||||||||||||
M27 | 25~27 | 23.7~27 | 3.0 | 〇 | 〇 | 〇 | 〇 | 2.0 | 〇 | 〇 | 〇 | △ | 1.5 | 〇 | 〇 | 〇 | △ | 1.0 | 〇 | △ | 〇 | △ | |||||
M28 | 26.7~28 | 25.8~28 | 2.0 | 〇 | △ | 〇 | △ | 1.5 | 〇 | △ | 〇 | △ | 1.0 | 〇 | △ | 〇 | △ | ||||||||||
M30 | 27.7~30 | 26.2~30 | 3.5 | 〇 | 〇 | 〇 | 〇 | 3.0 | 〇 | △ | 〇 | △ | 2.0 | 〇 | 〇 | 〇 | △ | 1.5 | 〇 | 〇 | 〇 | 〇 | 1.0 | 〇 | △ | 〇 | △ |
M32 | 30.7~32 | 29.8~32 | 2.0 | 〇 | △ | 〇 | △ | 1.5 | 〇 | △ | 〇 | △ | |||||||||||||||
M33 | 30.7~33 | 29.2~33 | 3.5 | 〇 | 〇 | 〇 | 〇 | 3.0 | 〇 | △ | △ | △ | 2.0 | 〇 | 〇 | 〇 | △ | 1.5 | 〇 | △ | 〇 | △ | |||||
M35 | 34~35 | 33.3~35 | 1.5 | 〇 | △ | 〇 | △ | ||||||||||||||||||||
M36 | 33.4~36 | 31.6~36 | 4.0 | 〇 | 〇 | 〇 | 〇 | 3.0 | 〇 | △ | 〇 | △ | 2.0 | 〇 | 〇 | 〇 | 〇 | 1.5 | 〇 | △ | 〇 | △ | |||||
M38 | 37~38 | 36.3~38 | 1.5 | 〇 | △ | 〇 | △ | ||||||||||||||||||||
M39 | 36.4~39 | 34.6~39 | 4.0 | 〇 | 〇 | 〇 | 〇 | 3.0 | 〇 | △ | 〇 | △ | 2.0 | 〇 | △ | 〇 | △ | 1.5 | △ | 〇 | △ | △ | |||||
M40 | 38~40 | 36.7~40 | 3.0 | 〇 | △ | △ | 〇 | 2.0 | 〇 | △ | 〇 | △ | 1.5 | 〇 | △ | 〇 | △ | ||||||||||
M42 | 39~42 | 37.1~42 | 4.5 | 〇 | 〇 | 〇 | 〇 | 4.0 | 〇 | △ | △ | △ | 3.0 | 〇 | 〇 | 〇 | △ | 2.0 | 〇 | △ | 〇 | △ | 1.5 | △ | △ | 〇 | △ |
M45 | 42~45 | 40.1~45 | 4.5 | 〇 | △ | 〇 | 〇 | 4.0 | △ | △ | △ | △ | 3.0 | 〇 | △ | 〇 | △ | 2.0 | 〇 | △ | 〇 | △ | 1.5 | 〇 | △ | 〇 | △ |
M48 | 44.7~48 | 42.5~48 | 5.0 | 〇 | 〇 | 〇 | 〇 | 4.0 | △ | △ | △ | △ | 3.0 | 〇 | △ | 〇 | △ | 2.0 | 〇 | 〇 | 〇 | △ | 1.5 | 〇 | △ | 〇 | △ |
M50 | 48~50 | 46.7~50 | 3.0 | △ | △ | △ | △ | 2.0 | △ | △ | △ | △ | 1.5 | △ | △ | 〇 | △ |
Hinweise

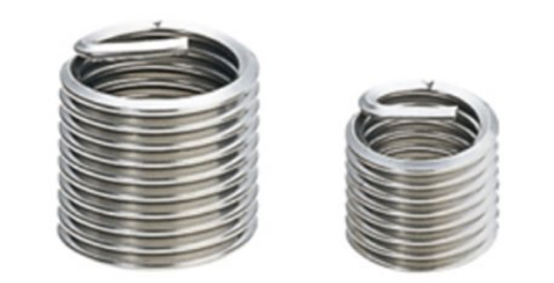

Die automatische Erkennung des Bohrungstyps wird genauso unterstützt wie bei der Bearbeitung kantiger Objekte.Gewindeeinsatz
- Wenn das angebotene Material Aluminium oder Kunststoff ist, kann der Gewindeeinsatz mit der gleichen Logik ausgewählt werden, die für die Erkennung des Innendurchmessers des Innengewindes bei der Bearbeitung von Rundteilen verwendet wird.
- Das Material der Einsätze ist Edelstahl: 1.4301 equiv.
- Es sind vier Nennlängen für jeden Durchmesser möglich: 0,5D, 1D, 1,5D und 2D.
[mm]
Einsatz | Abstand |
---|---|
Nenndurchmesser | |
M2 | 0.4 |
M2.5 | 0.45 |
M3 | 0.5 |
M4 | 0.7 |
M5 | 0.8 |
M6 | 1.0 |
M8 | 1.25 |
M10 | 1.5 |
M12 | 1.75 |
Passfedernut
- Für Passfedernute, die mit JIS (B 1301:1996) übereinstimmen, werden die Toleranzen automatisch eingestellt und können im Dialogfeld geändert werden.
- * Die Standardeinstellungen können in den Benutzereinstellungen angepasst werden.
[mm]
b1 und b2 Nutmaße | b1 Toleranz | b2 Toleranz | t1 (Nutmaß) | t1 Toleranz | t2 (Nutmaß) | t2 Toleranz | ||||
---|---|---|---|---|---|---|---|---|---|---|
P9 | N9 | H9 | P9 | Js9 | D10 | |||||
2 |
|
|
|
|
±0.0125 |
|
1.2 |
|
1.0 |
|
3 | 1.8 | 1.4 | ||||||||
4 |
|
|
|
|
±0.0150 |
|
2.5 | 1.8 | ||
5 | 3.0 | 2.3 | ||||||||
6 | 3.5 | 2.8 | ||||||||
8 |
|
|
|
|
±0.0180 |
|
4.0 |
|
3.3 |
|
10 | 5.0 | |||||||||
12 |
|
|
|
|
±0.0215 |
|
||||
14 | 5.5 | 3.8 | ||||||||
16 | 6.0 | 4.3 | ||||||||
18 | 7.0 | 4.4 | ||||||||
20 |
|
|
|
|
±0.0260 |
|
7.5 | 4.9 | ||
22 | 9.0 | 5.4 | ||||||||
25 | ||||||||||
28 | 10 | 6.4 | ||||||||
32 |
|
|
|
-0.026 -0.088 | ±0.0310 |
|
11 | 7.4 |
Präzisionsbohrungen
Präzisionsbohrungen sind gerade Bohrungen, bei denen entweder eine Passgenauigkeit, eine bidirektionale Toleranz oder eine unidirektionale Toleranz für die Toleranz des Bohrungsdurchmessers gewählt wurde.
Unterstützte Genauigkeitsbereiche für automatische Angebote
[mm]
Durchmesser | Genauigkeitsbereich | |||
---|---|---|---|---|
> | ≤ | Passgenauigkeit | Bidirektionale Toleranz Mindestwert | Unidirektionale Toleranz Mindestwert (Bereich) |
2.999 | 3 | Klasse IT7 oder höher | 0.005 | 0.01 |
3 | 6 | 0.006 | 0.012 | |
6 | 10 | 0.008 | 0.015 | |
10 | 18 | 0.009 | 0.018 | |
18 | 30 | 0.011 | 0.021 | |
30 | 50 | 0.013 | 0.025 | |
50 | 80 | 0.015 | 0.03 | |
80 | 120 | 0.018 | 0.035 | |
120 | 180 | 0.02 | 0.04 | |
180 | 250 | 0.023 | 0.046 | |
250 | 315 | 0.026 | 0.052 | |
315 | 400 | 0.029 | 0.057 | |
400 | 500 | 0.032 | 0.064 |

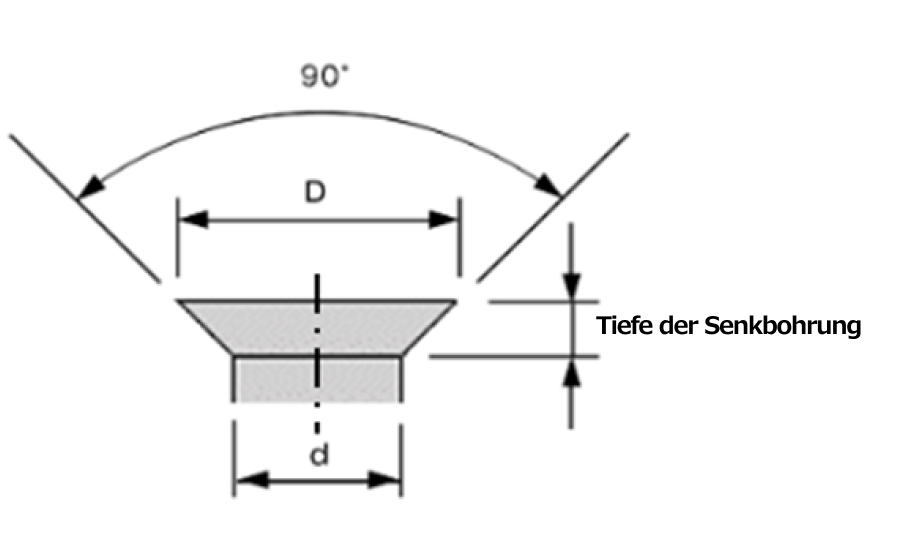

Senkbohrungen
Bohrungen mit den folgenden Formen auf der rechten und linken Stirnseite werden als Senkbohrungen erkannt.
- * Zylinderseitig modellierte Senkbohrungen werden nicht als Senkbohrungen erkannt.
- • Der Winkel (bei einer konischen Form) beträgt 90°.
- • D beträgt mindestens 3,0 mm.
- • D/d: Wenn d ≧ 4,0 mm, D >1,4 d
- Wenn d <4,0 mm, D >1,7 d
Taschen und Langöcher
Die minimale Breite, die für Taschen und Langlöcher bearbeitet werden können, beträgt 2,0 mm.
Tasche
Tasche
Langloch
Sicherungsring
Erforderliche Nutbreite für Sicherungsringe
Sicherungsringe für Wellen
Einsetzbare Achse
Sicherungsringe für Bohrungen
Einsetzbare Nuten
Referenzwerte für C-Typ Sicherungsring “t”, “m” und ” Radius R” | ||
---|---|---|
t: Breite des Sicherungsrings | m: Erforderliche Nutbreite | Radius R |
1 | 1.15 | R0.1 oder weniger |
1.25 | 1.35 | |
1.5 | 1.65 | R0.15 oder weniger |
1.75 | 1.9 | |
2 | 2.2 | R0.2 oder weniger |
2.5 | 2.7 | |
3 | 3.2 | |
4 | 4.2 |
Hinweise
- Es wird empfohlen, die Durchmesser d1 und d2 so auszulegen, dass sie der Norm für C-Sicherungsringe entsprechen.
- *Typ E-Ringe für kleine Durchmesser sind nicht verfügbar
