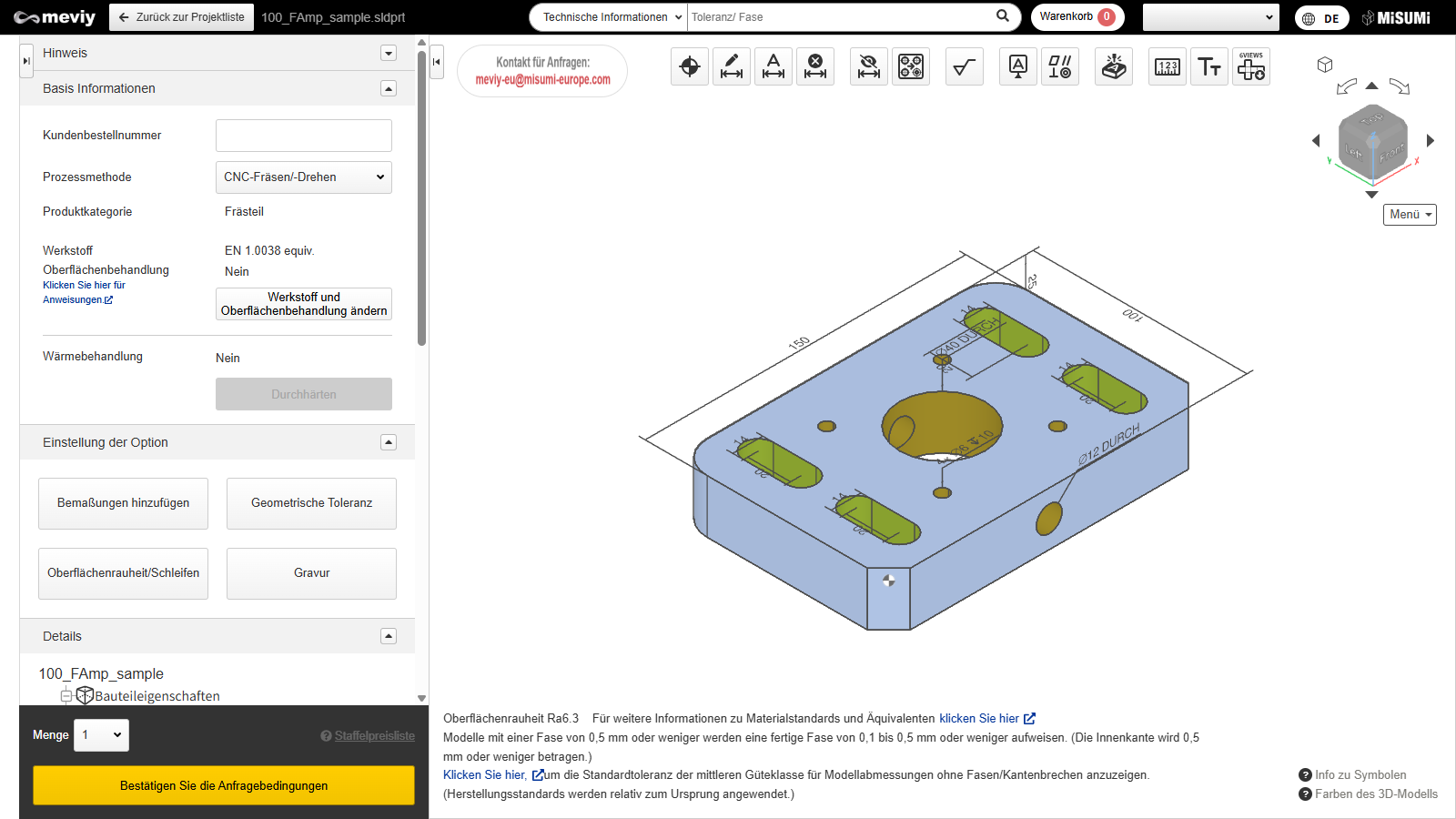

Benutzung der 3D-Ansicht

  • Mit dem 3D-Viewer können Sie Modelle aus 3D-Daten, die in meviy hochgeladen wurden, ähnlich wie mit CAD-Software bearbeiten.
  • → Maus- und Tastaturbefehle

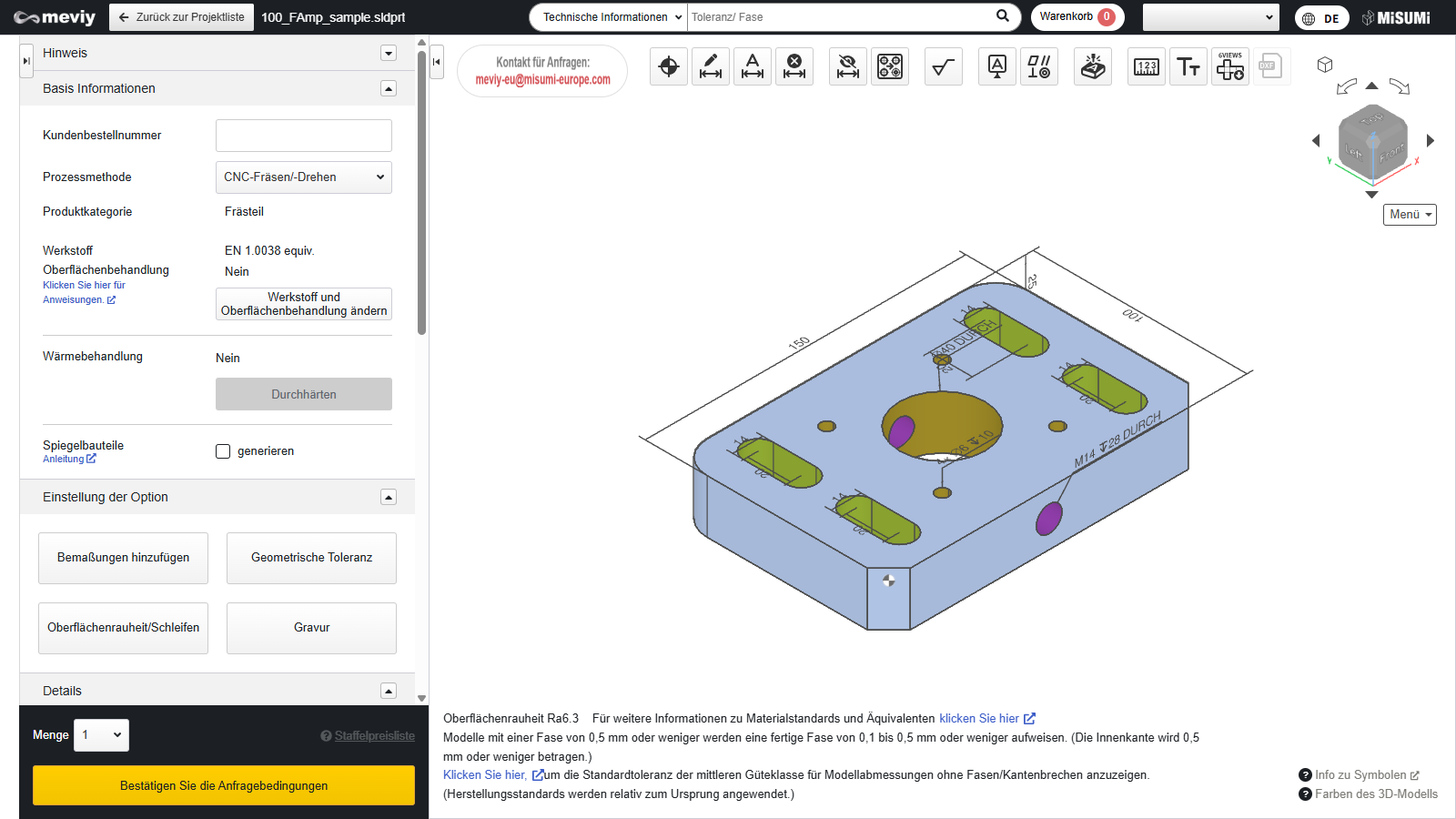

(1) Symbolleiste

Die Namen der einzelnen Tools und was Sie mit diesen Werkzeugen tun können sind unten angegeben.

Funktionsname Was Sie Tun Können
  • Bezugspunkt festlegen
 Verschieben Sie den Ursprungspunkt des Designs. → Einen Musterursprung ändern
  • Bemaßungen hinzufügen
 Fügen Sie Abmessungen und Maßtoleranzen hinzu. → Abmessungen und Maßtoleranzen hinzufügen/entfernen
  • Bemaßungen mit Bezugspunkt als Referenz hinzufügen
 Fügen Sie Koordinatenabmessungen basierend auf dem Ursprungspunkt per Stapelverarbeitung hinzu. → Abmessungen und Maßtoleranzen hinzufügen/entfernen*Diese Funktion ist nicht verfügbar, wenn eine Präzisionsbohrung als Ursprung festgelegt ist.
  • Einstellungen löschen
 Hinzugefügte Maße entfernen. → Abmessungen und Maßtoleranzen hinzufügen/entfernen
  • Abmessungen ausblenden
 Blendet Maßtoleranzen aus, die durch “Allgemeine Toleranzstandards für Bearbeitungsabmessungen” garantiert werden.
  • Gruppierte Bohrungen teilen
 Sie können gruppierte Bohrungen während der Formerkennung teilen. → Teilen von gruppierten Bohrungen
  • Oberflächenrauheit
 Sie können die Oberflächenrauheit, das Schleifen und das Polieren festlegen. → Oberflächenrauheit festlegen
Funktionsname Was Sie Tun Können
  • Bezugspunkt
 Bezugspunkte können festgelegt werden.→ Bezugspunkt / Geometrietoleranzen festlegen
  • Geometrietoleranzen
 Geometrische Toleranzen können festgelegt werden. → Bezugspunkt / Geometrietoleranzen festlegen
  • Bauteilmarkierung
 Sie können einen Gravur hinzufügen. → Gravuren festlegen
  • Messung
 Diese Funktion ermöglicht die Messung der hochgeladenen Modelle.→Messen von 3D-Modellen
  • Schriftgröße ändern
 Sie können die Schriftgröße der PMI-Anzeige ändern. → Ändern der Schriftgröße
  • 2D-Zeichnung erstellen
 Laden Sie Bilddateien herunter, die jede orthogonale Richtung der 3D-Modelle erfassen, und ordnen Sie sie über die Projektion des 3. Winkels an.

(2) Würfel

キューブ

Drehen Sie den Würfel, um die Ausrichtung der aktuell angezeigten Teile zu ändern.

Klicken Sie auf  [Isometrische Ansicht], um zur isometrischen Ansicht zurückzukehren (Standardausrichtung).

(3) Menü

Wenn Sie die Maus über die Button “Menü” bewegen, öffnet sich ein Menü, mit dem Sie die Anzeige des 3D-Modells ändern und Informationen im 3D-Viewer ein- und ausblenden können.

(4) PMI

PMI ist eine Abkürzung für “Product Manufacturing Information” und bezieht sich auf Textinformationen für Abmessungen und Bohrungen. Die Position der PMI-Anzeige kann durch Ziehen verschoben werden.
