Festlegen der Bohrungsinformationen

Achtung

Prüfen Sie unbedingt den Bohrungstyp im 3D-Viewer oder in den Details.
→Automatische Erkennung von Bohrlochtypen

Informationen zur Bohrung aktualisieren

1. Doppelklicken Sie entweder in den Details auf "Wert" oder im 3D-Viewer auf die entsprechenden "Maße" oder "Bohrung".

Tipp

Der Bohrungstyp wird pro Gruppe festgelegt. Wenn Sie also für jede Bohrung in der Gruppe einen anderen Bohrungstyp wählen möchten, müssen Sie zunächst die gruppierten Bohrungen aufteilen.

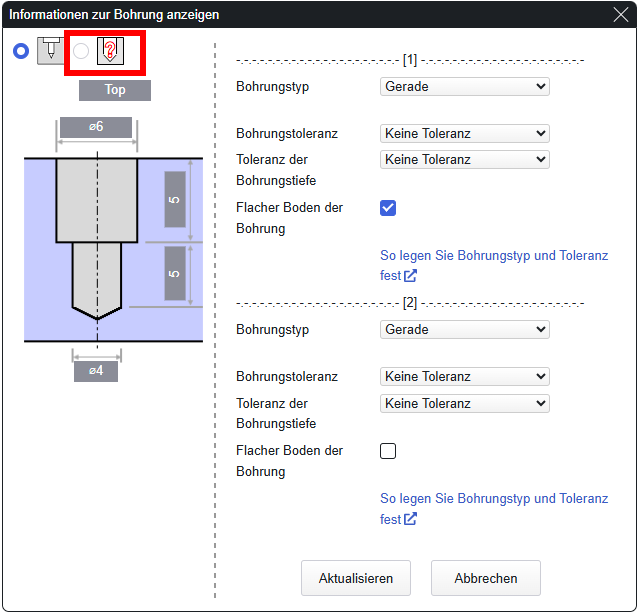

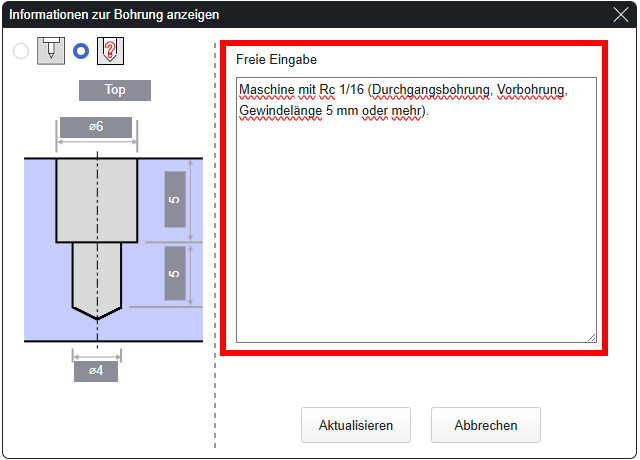

2. Wählen Sie im angezeigten Dialogfeld [Anweisungen zur Bohrungsinformation] den Bohrungstyp aus, und klicken Sie auf [Aktualisieren].
Die Bohrungstypen sind “Gerade”, “Gewinde” oder “Einsatz”.

Gerade Bohrung

Toleranzen für Bohrungsdurchmesser sind “Passungstoleranz”, “Beidseitige Toleranz” und “Einseitige Toleranz”.

Gewindebohrung

Wenn der Bohrungsdurchmesser für eine Norm gilt, wird als Bohrungstyp “Gewinde” angezeigt.

Hier finden Sie die Tabelle mit den Normen für Gewindebohrungen

Hinweise

  • Wenn es nur eine Option für “Größe (D)” gibt, ist diese ausgegraut.
  • Wenn es mehrere Optionen gibt, wird eine Auswahlliste angezeigt.

Steckbohrungen

Wenn der Bohrungsdurchmesser für eine Norm gilt, wird “Einsatz” im Bohrungstyp angezeigt.

Hier finden Sie die Tabelle mit den Normen für Steckbohrungen

Hinweise

  • Wenn es nur eine Option für “Größe (D)” gibt, ist diese ausgegraut.
  • Wenn es mehrere Optionen gibt, wird eine Auswahlliste angezeigt.

↑
