Automatisches Hinzufügen von Maßen und Maßtoleranzen

Mit dieser Funktion können Sie beim Hochladen eines Modells automatisch Positionsmaße und Maßtoleranzen vom Ursprung zu Präzisionsbohrungen hinzufügen.

Es handelt sich um eine nützliche Funktion, die keine Einrichtungsvorgänge erfordert.

Was ist das automatische Hinzufügen von Maßen und Maßtoleranzen?

Diese Funktion fügt beim Hochladen eines Modells automatisch Positionsmaße und Toleranzen vom Ursprung zu Präzisionsbohrungen hinzu.
*Um diese Funktion nutzen zu können, sind Einstellungen für die Verknüpfung von CAD-Farbattributen oder Bohrungsattributen erforderlich.（Referenz：Automatische Erkennung des Bohrungs-/Innendurchmessertyps）

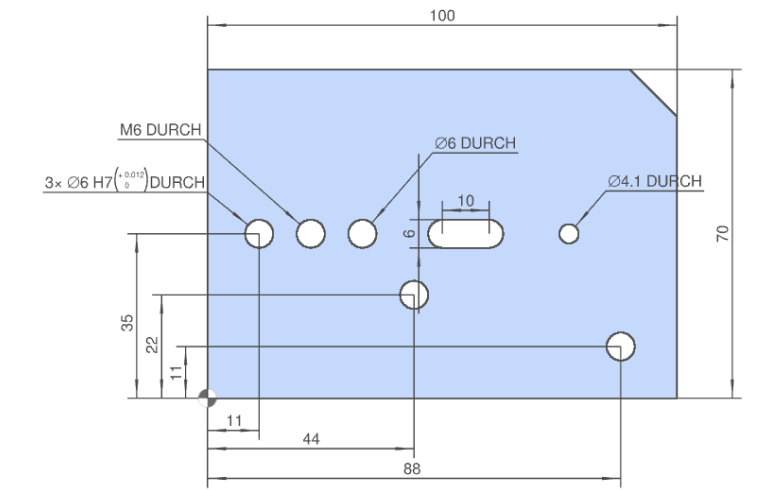

■Positionsmaße vom Ursprung bis zur Präzisionsbohrung

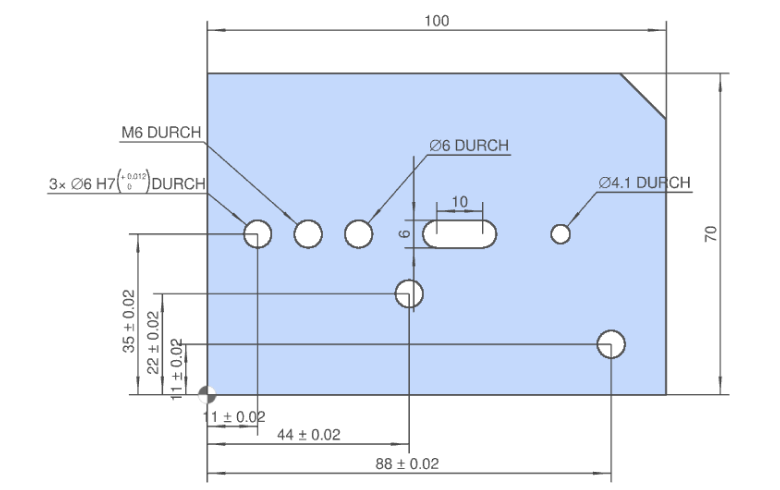

■Positionsmaßtoleranz vom Ursprung bis zur Präzisionsbohrung

Wie man diese Funktion verwendet

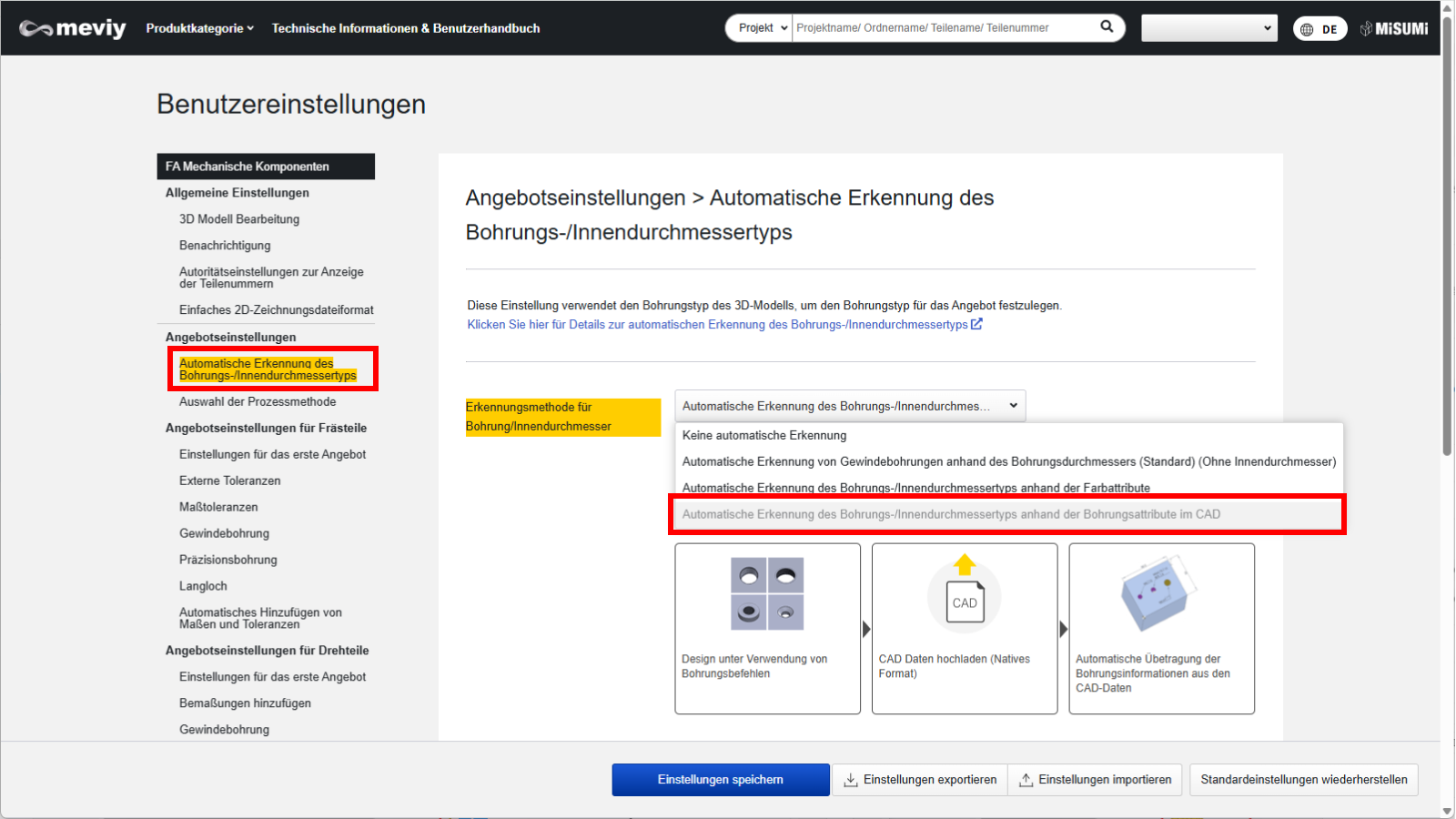

Bitte richten Sie im Voraus die CAD-Farbattribut-Verknüpfung oder die Löcher-Attribut-Verknüpfung ein.
Ausführliche Anweisungen finden Sie auf der Seite mit der Bedienungsanleitung unter dem Link.（Referenz：Automatische Erkennung des Bohrungs-/Innendurchmessertyps）

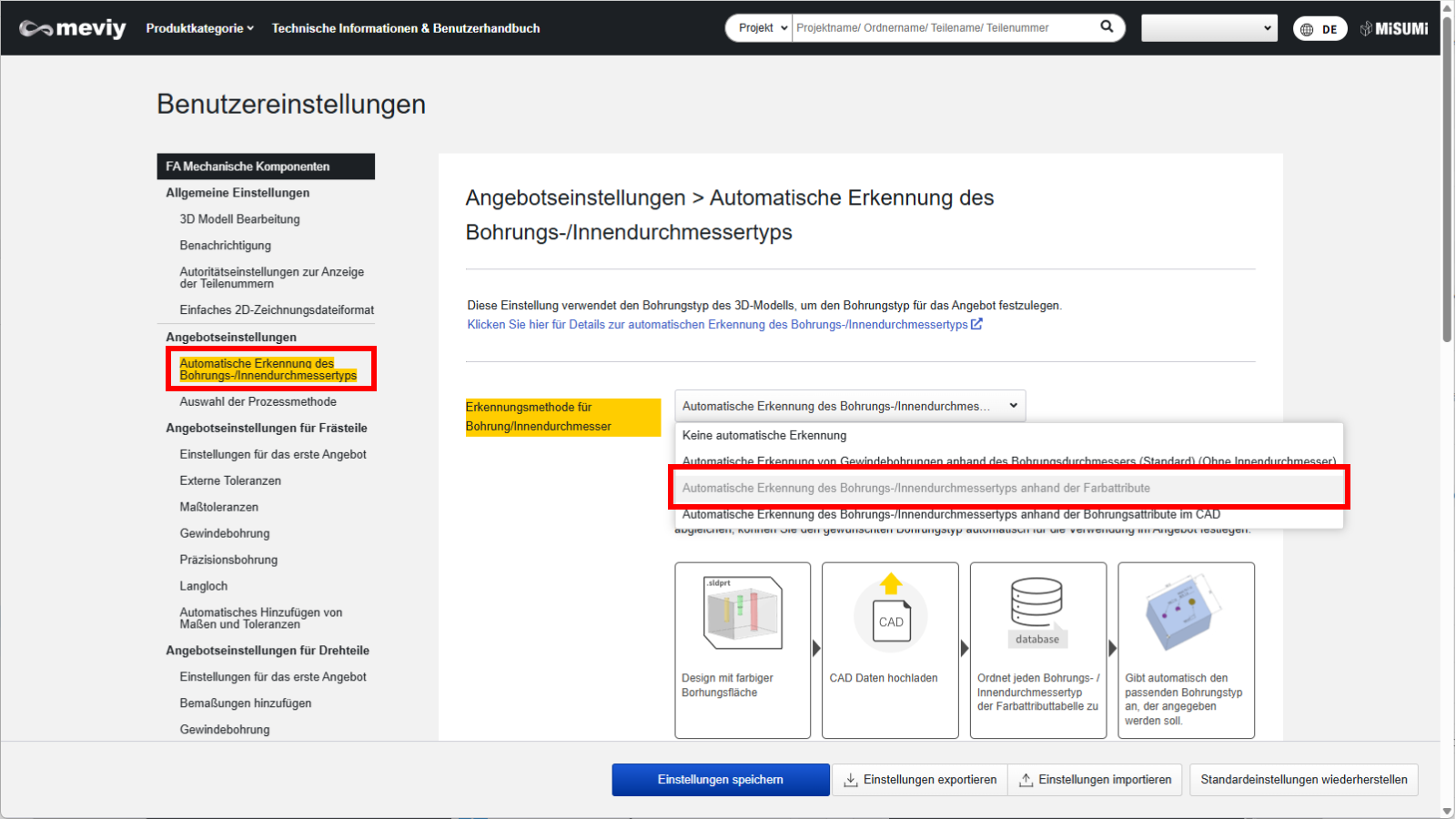

■Farbattribut-Verknüpfung
■Bohrungsattribut-Verknüpfung
Um diese Funktion nutzen zu können, müssen Sie zunächst Ihre Benutzereinstellungen registrieren.

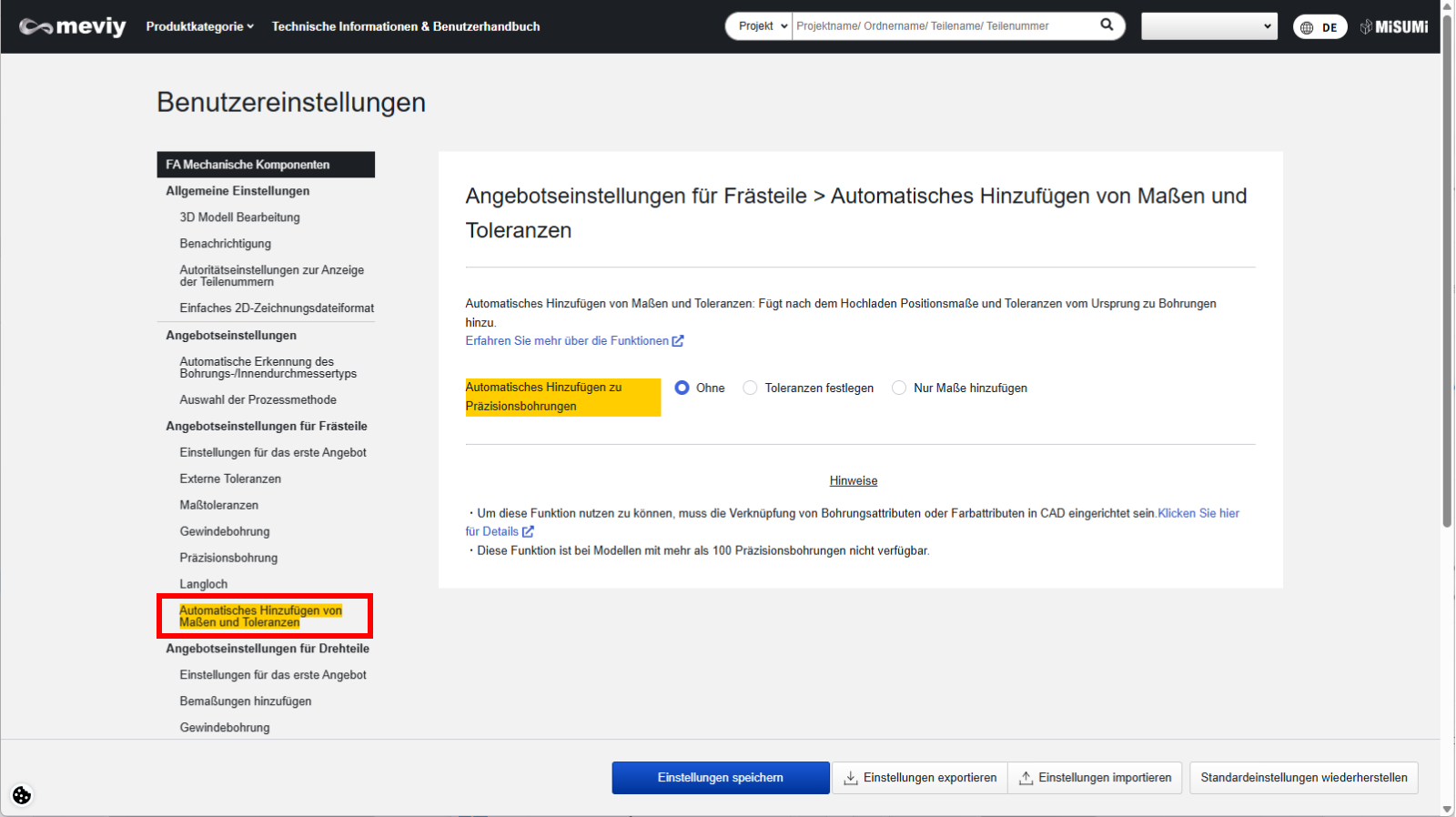

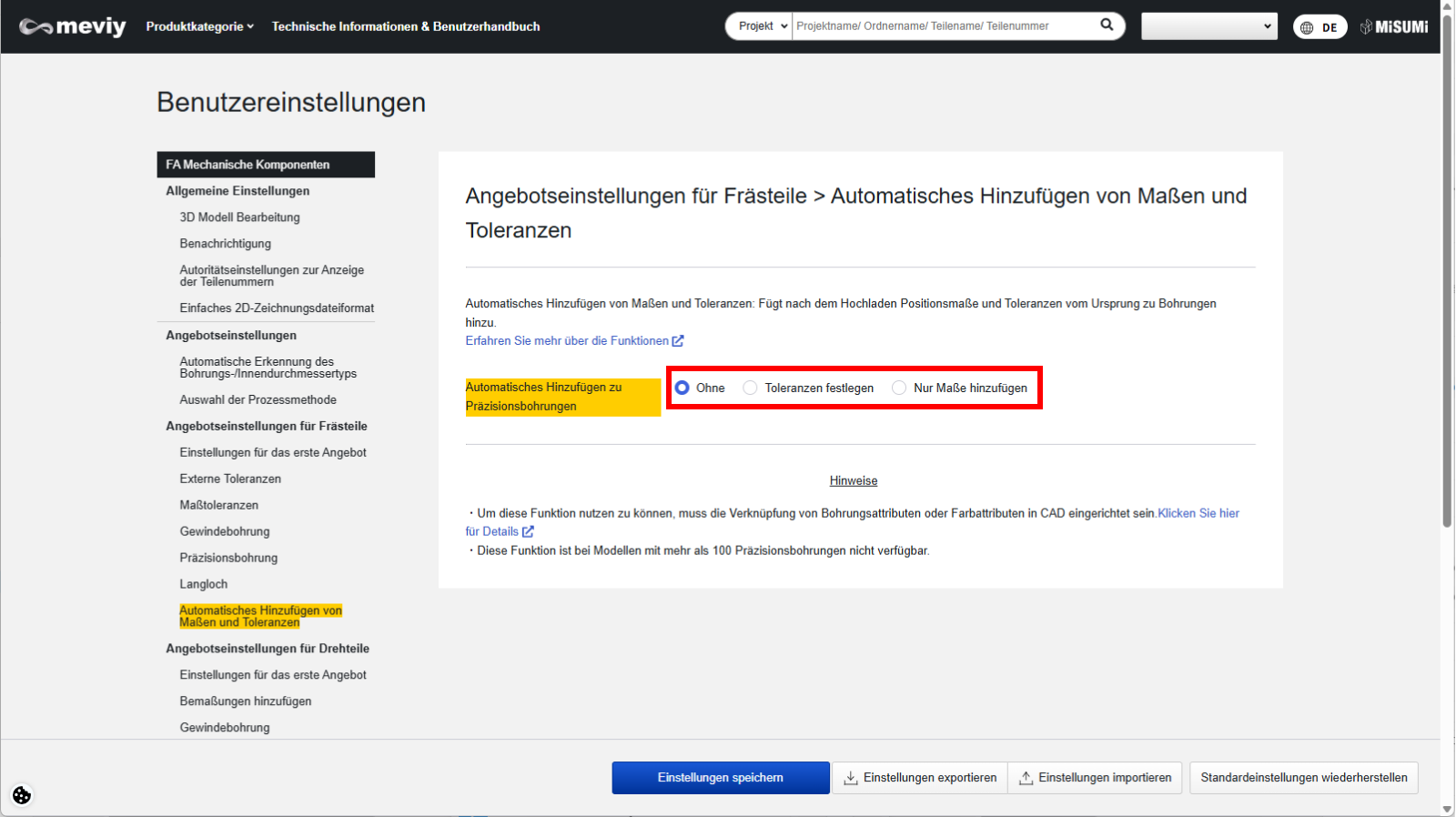

■SCHRITT1： Wählen Sie in den Benutzereinstellungen [ Automatisches Hinzufügen von Maßen und Toleranzen ].
■SCHRITT2： Wählen Sie „Toleranzen festlegen“ oder „Nur Maße hinzufügen“.

Hinweise

  • Wenn Sie Maßtoleranzen festlegen möchten, klicken Sie auf „Toleranzen festlegen“.
  • Wenn Sie nur Maße hinzufügen möchten, wählen Sie „Nur Maße hinzufügen“.

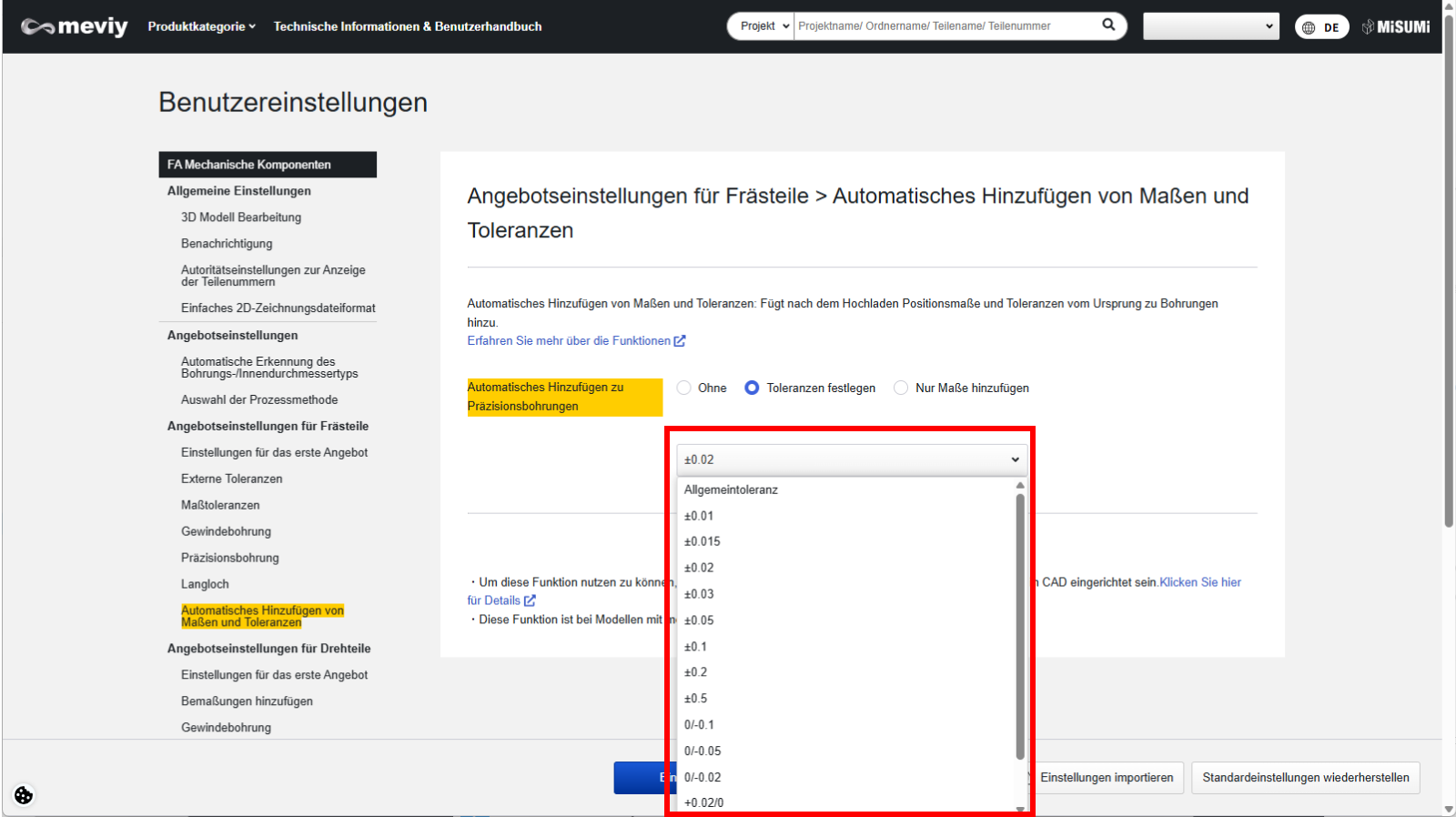

■SCHRITT3： Wenn Sie „Toleranzen festlegen“ ausgewählt haben, wählen Sie den Toleranzwert aus.

Hinweise

Wenn Sie „Nur Maße hinzufügen“ ausgewählt haben, können Sie keine Toleranzwerte auswählen.

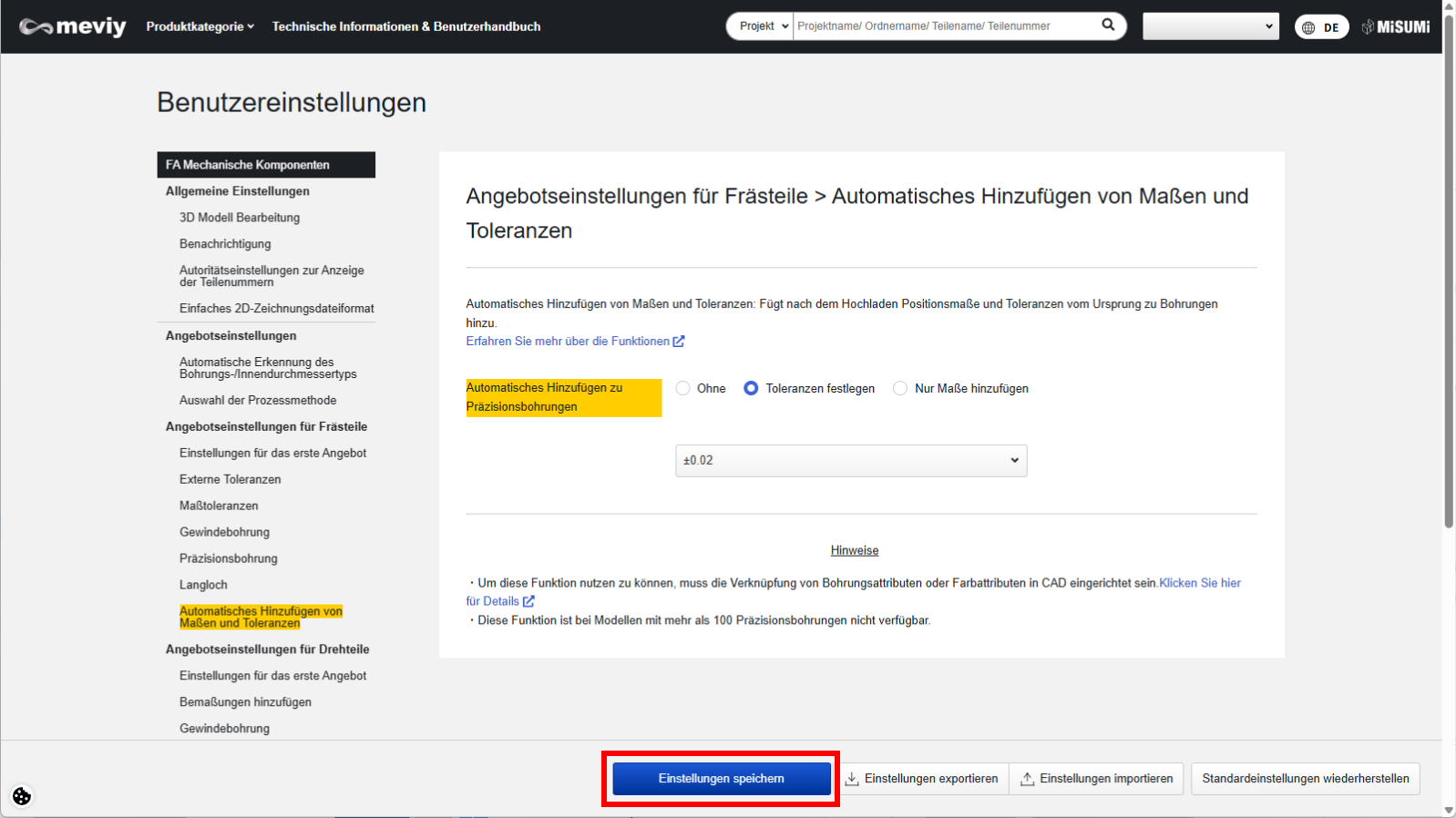

■SCHRITT4： Klicken Sie auf „Einstellungen speichern“.
Nachdem Sie Ihre Benutzereinstellungen registriert haben, laden Sie Ihr Modell auf meviy hoch.

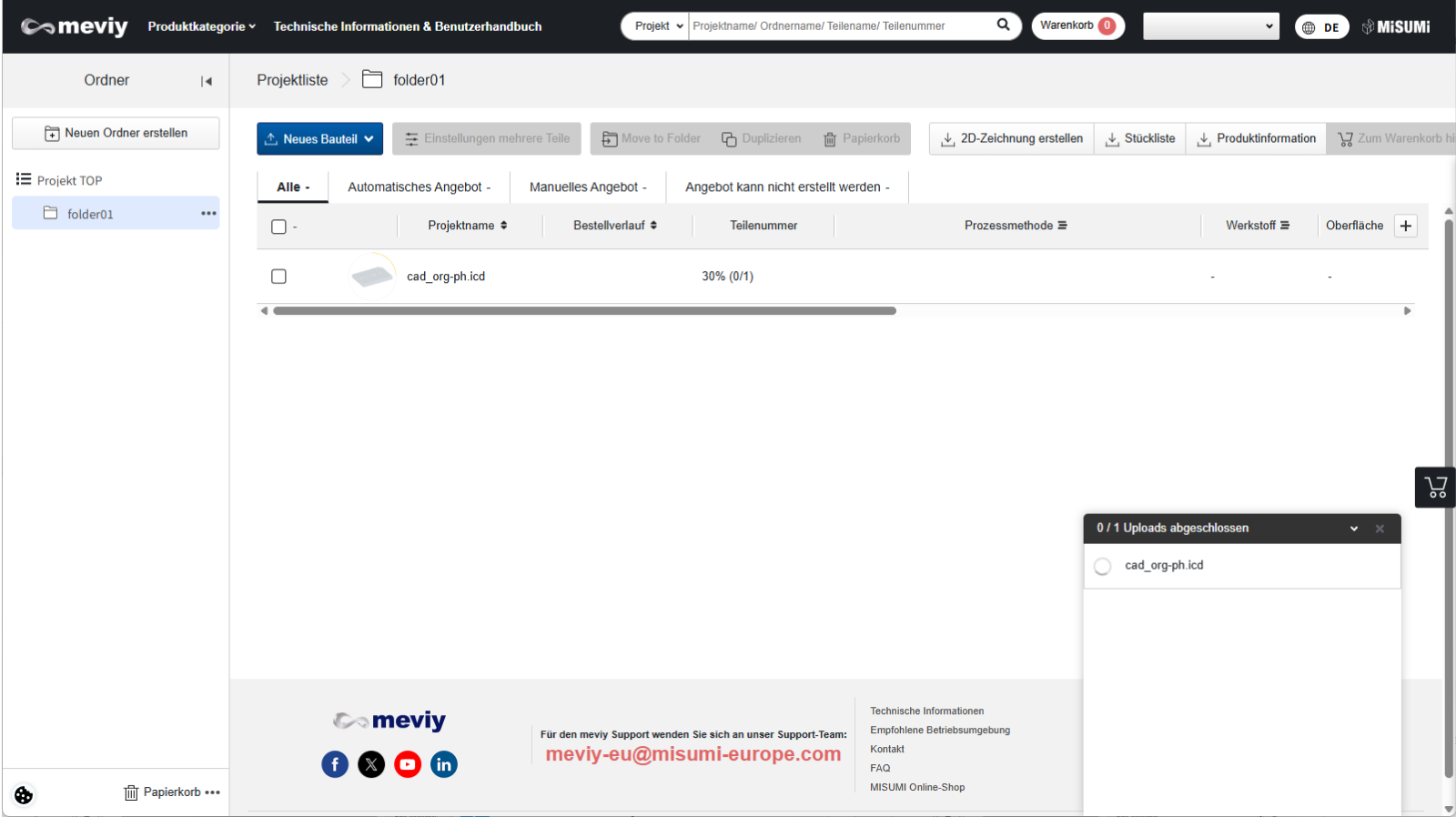

■SCHRITT5： Laden Sie Ihr Modell auf meviy hoch.

Achtung

*Bitte laden Sie Modelle hoch, die in CAD unter Verwendung von Farbattributen oder Bohrungsattributen erstellt wurden.

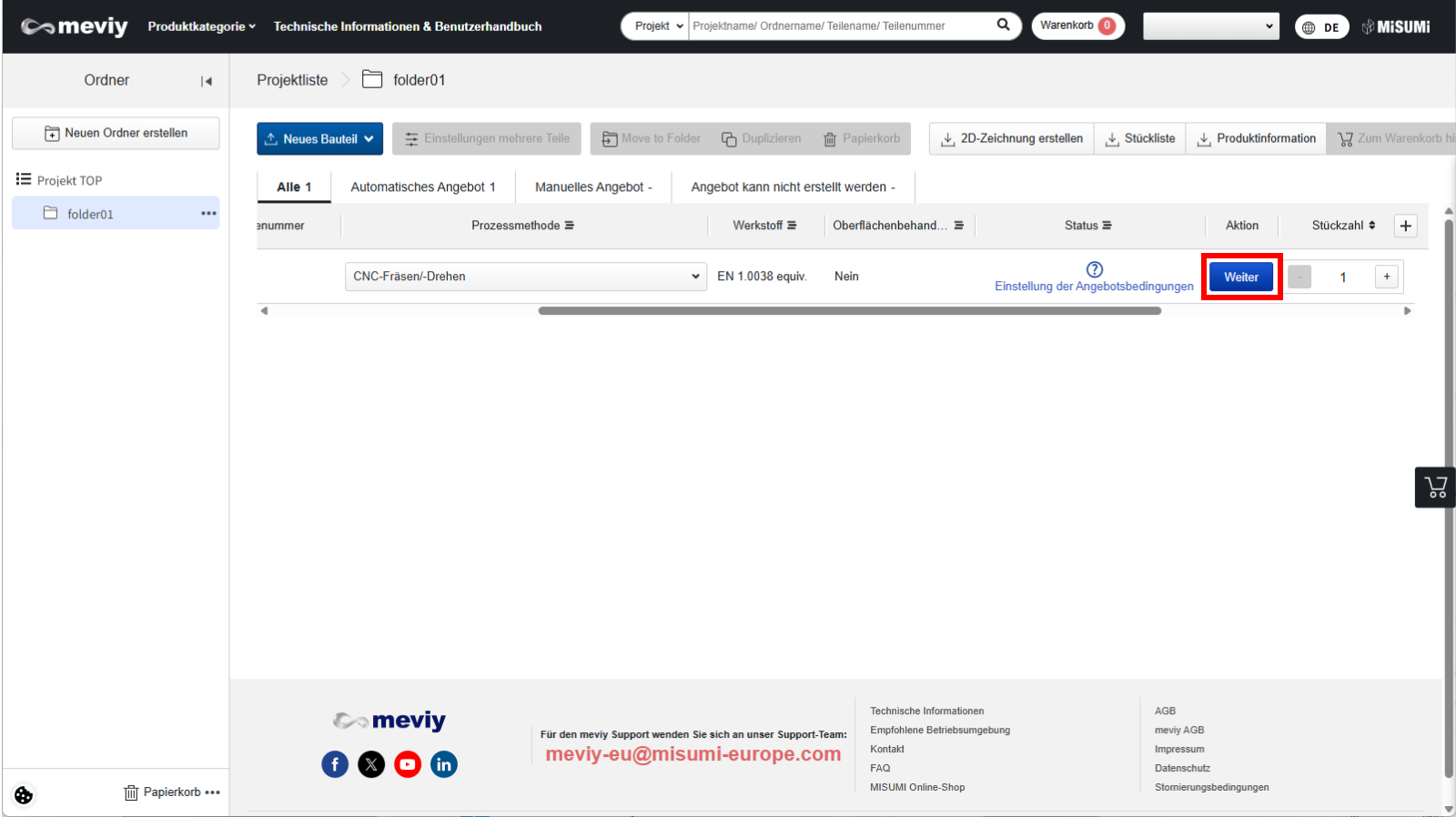

■SCHRITT6： Klicken Sie auf „Weiter“, um zum Angebotsbildschirm zu gelangen.

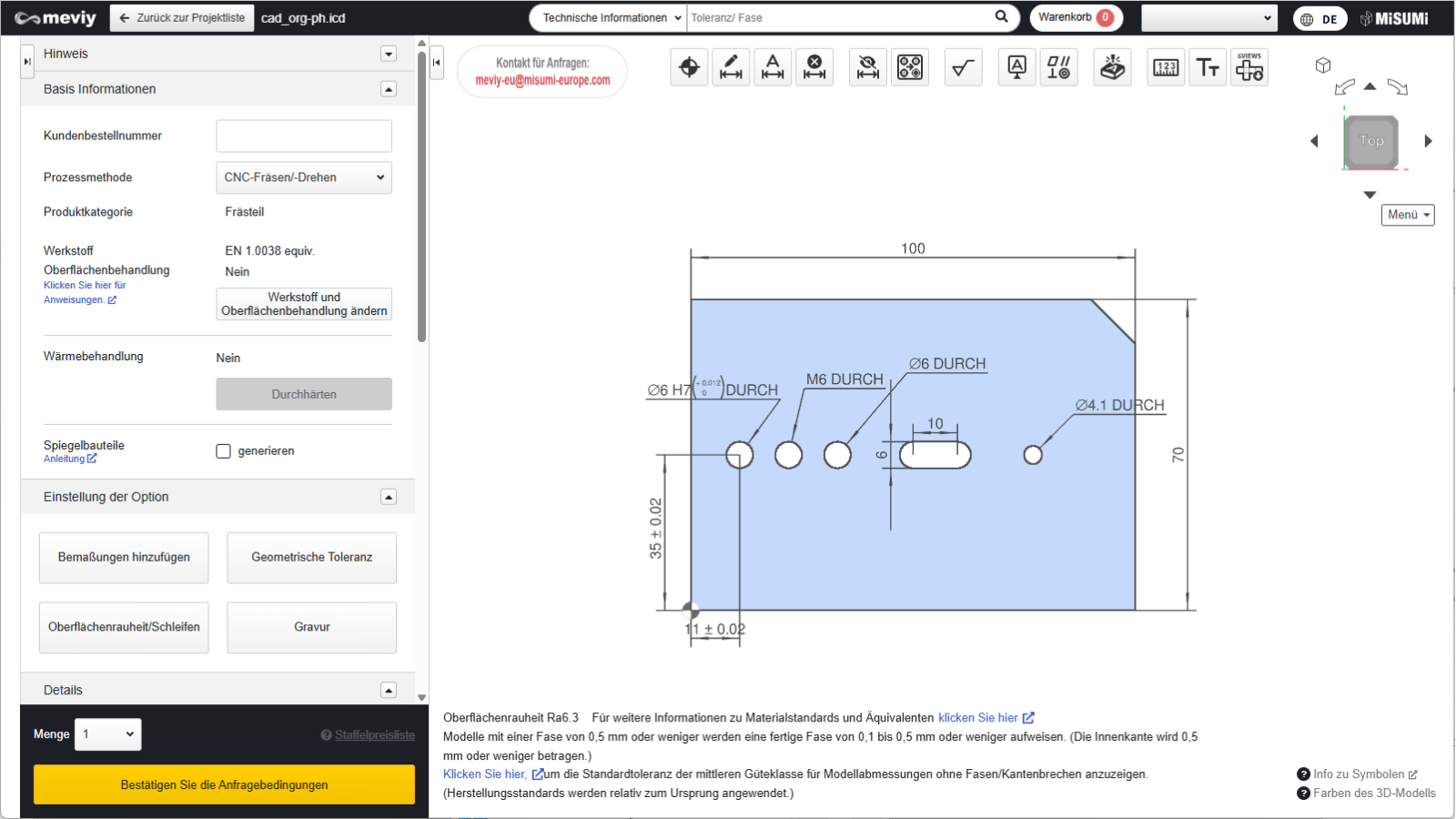

Wenn Sie den Angebotsbildschirm aufrufen, wird automatisch die in den Benutzereinstellungen hinterlegte Maßtoleranz für die Position eingestellt.

Hinweis

  • Um diese Funktion nutzen zu können, müssen Sie die CAD-Farbatributverknüpfung oder die Bohrungsattributverknüpfung einrichten.（Referenz：Automatische Erkennung des Bohrungs-/Innendurchmessertyps）
  • Wenn Sie ein Modell mit mehr als 100 Präzisionsbohrungen hochladen, funktioniert diese Funktion nicht.
