Individuelle Schweißinformationen festlegen

  • [Individuelle Schweißinformationen] In diesem Dialogfeld können Sie für jede Schweißstelle – unabhängig von den allgemeinen Schweißinformationen – verschiedene Schweißverfahren, Schweißrichtungen und die Option zum Schweißen in der Nähe von Bohrungen auswählen.
  • Nach Bestätigung der festgelegten Bedingungen werden der Preis und die Lieferzeit berechnet.

Individuelle Anweisungen festlegen

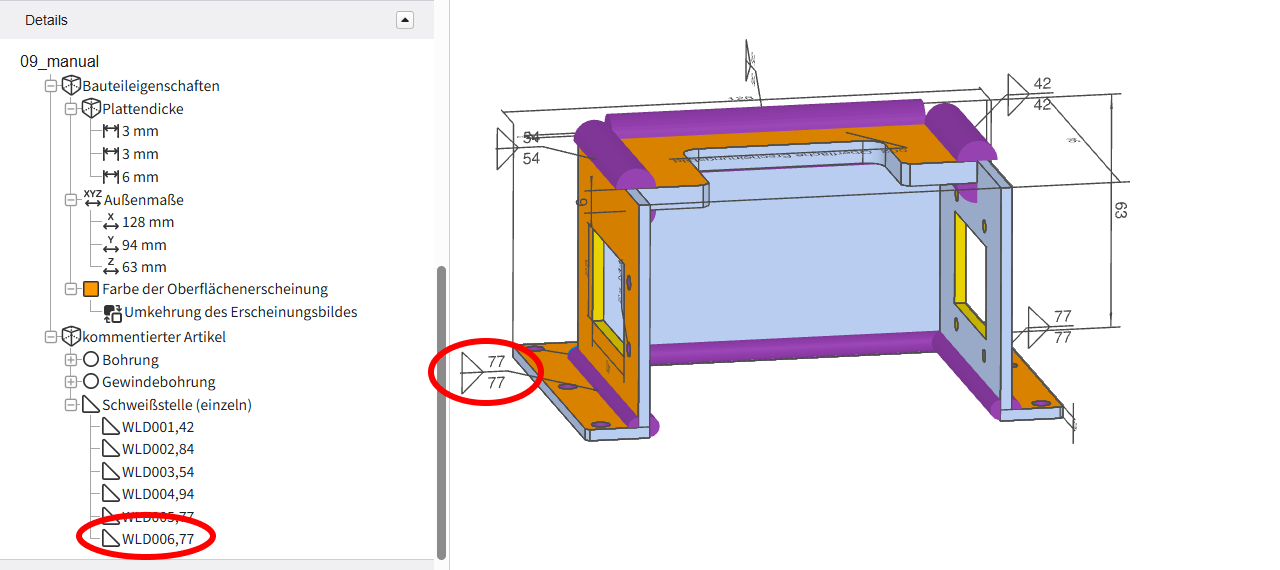

1. Schweißsymbole in der 3D-Ansicht oder Informationen zur Schweißlinie in der Baumansicht Doppelklicken Sie auf (WLD …), um das Dialogfeld „Individuelle Schweißanweisungen“ zu öffnen.

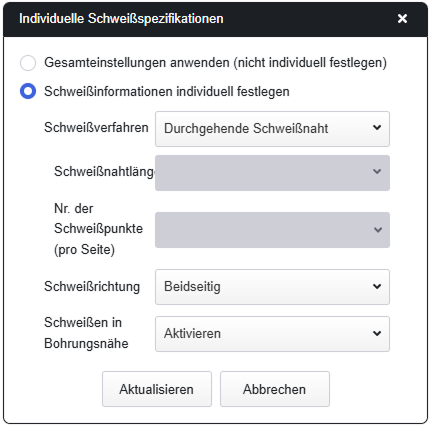

2. Wählen Sie [Specify Individually], um die Bearbeitungsfelder zu aktivieren.

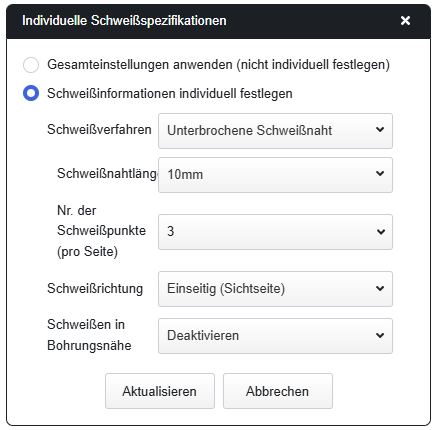

3. Wählen Sie das gewünschte Schweißverfahren, die Schweißrichtung und ob in der Nähe der Bohrung geschweißt werden soll, und klicken Sie dann auf die Schaltfläche „Aktualisieren“.

Tipp

・Um zuvor festgelegte individuelle Anweisungen zu löschen und die Schweißbedingungen aus den allgemeinen Schweißinformationen zu übernehmen, wählen Sie das Optionsfeld [Apply Overall Weld Information] aus und klicken Sie auf die Schaltfläche „Aktualisieren“.

Bestätigen Sie die individuell angegebenen Informationen

*Fälle, in denen für alle Positionen individuelle Anweisungen festgelegt wurden: Schweißverfahren, Schweißrichtung, Schweißen in der Nähe von Bohrungen

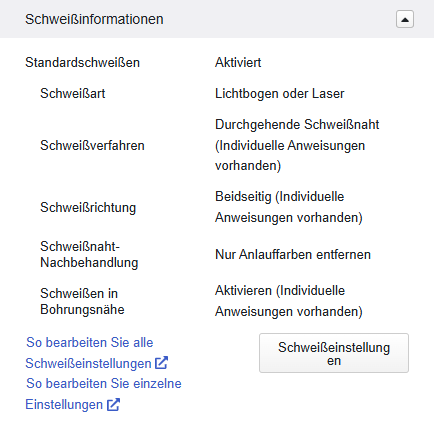

1. Überprüfen Sie im Feld „Schweißinformationen“, ob am Ende jedes einzeln bearbeiteten Eintrags der Text „(Individuelle Einstellung angewendet)“ angezeigt wird.

2. Überprüfen Sie im 3D-Ansichtsfenster, ob die Farbe des 3D-Modells mit den festgelegten Schweißinformationen übereinstimmt.

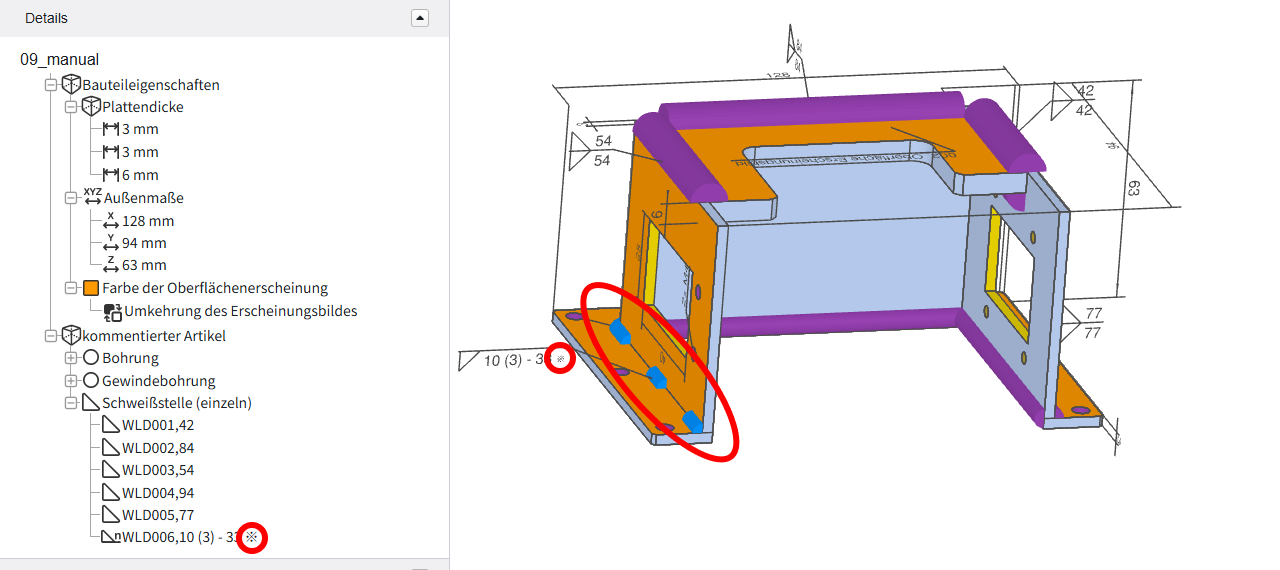

3. In den Schweißsymbolen des 3D-Ansichtsfensters und in den Anmerkungselementen der Baumansicht wird für einzeln angegebene Schweißstellen ein „*“ angezeigt.



Tipp

・Um individuell geänderte Inhalte zu überprüfen oder erneut zu bearbeiten, doppelklicken Sie auf die mit „*“ gekennzeichnete Schweißnahtlinie, um das Dialogfeld für die individuelle Festlegung zu öffnen und Änderungen vorzunehmen.
