Wenn Sie in iCAD die Verknüpfung von Bohrungsattributen, Farbattributen und die automatische Erkennung von Gewindebohrungen anhand des Bohrungsdurchmessers verwenden, beachten Sie bitte die folgenden Punkte.

Verknüpfung des Bohrungstyp / Automatische Erkennung des Bohrungs-/Innendurchmessertyps anhand der Bohrungsattribute im CAD

①Die Benutzereinstellungen werden so vorgenommen, dass der Bohrungs- und Innendurchmesser-Typ automatisch anhand des Bohrungsattributs erkannt wird.
②Verwenden Sie die folgenden Bedingungen und Befehle, um Daten in meviy hochzuladen.
Bedingung：iCAD-native Dateien
Unterstützte Größen, Version：Verfügbare Design-Datenformate
Verknüpfte Bohrungsbefehle
Bohrungstyp (meviy) Bedingungen für die Einstellung des Bohrbefehls Beschreibung Wichtiger Hinweis
Gerade Bohrung・Durchgangsbohrung
  • Wählen Sie eine der folgenden Möglichkeiten

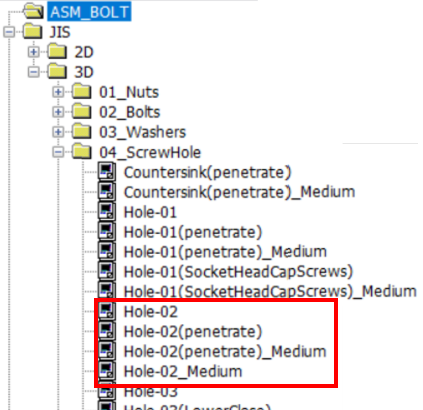

  • – Hole-02
  • – Hole-02 (penetrate)
  • – Hole-02 (penetrate)_Medium
  • – Hole-02_Medium
Gerade Bohrung
(Senkbohrung)
*nur für gefräste Bauteile

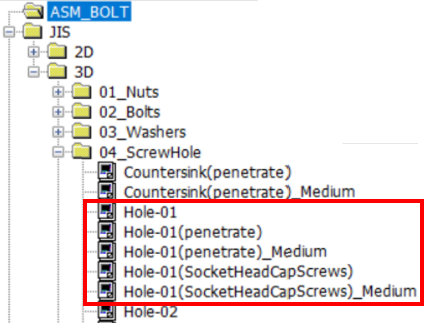

  • Wählen Sie eine der folgenden Möglichkeiten
  • – Hole-01
  • – Hole-01 (penetrate)
  • – Hole-01 (penetrate)_Medium
  • – Hole-01 (SocketHeadCapScrews)
  • – Hole-01 (SocketHeadCapScrews)_Medium
  • Senkbohrungen werden als gerade gestufte Bohrungen erkannt.
  • Die untere Fläche des gesenkten Bohrlochs kann konisch anstatt flach sein.
  • Die Form, die den Unterschied zwischen dem 3D-Modell und der Ausführung ausmacht, finden Sie „hier“
Präzisionsbohrungen
*nur für gefräste Bauteile
 ・Wählen Sie eine benutzerdefinierte Bohrung aus. Um zu erfahren, wie Sie eine benutzerdefinierte Bohrung erstellen, wenden Sie sich bitte an den Support.
  • Gewindebohrungen
  • Reibbohrungen/Gewindebohrungen

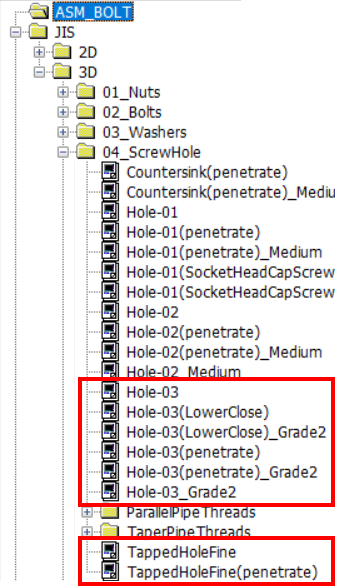

  • Wählen Sie eine der folgenden Möglichkeiten
  • – Hole-03
  • – Hole-03 (LowerClose)
  • – Hole-03 (LowerClose)_Grade2
  • – Hole-03 (penetrate)
  • – Hole-03 (penetrate)_Grade2
  • – Hole-03_Grade2
  • – TappedHoleFine
  • – TappedHoleFine (Durchgang)
  • Bohrungen werden als Grobgewinde erkannt, wenn die Steigung nicht ermittelt werden konnte.
  • Die effektive Tiefe kann in den Benutzereinstellungen festgelegt werden.
  • Formen und Größen folgen den Informationen für Reibbohrungen/Gewindebohrungen von meviy.
  • Klicken Sie hier für die Reibungsbohrungen/Gewindebohrungen.
Senkbohrung
  • Wählen Sie eine der folgenden Möglichkeiten

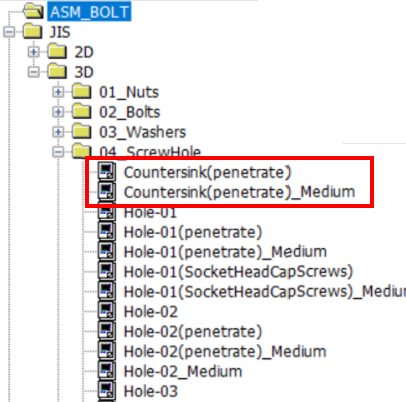

  • – Countersink (penetrate)
  • – Countersink (penetrate)_Medium
  • Formen und Größen folgen der Senkbohrungsregel von meviy.
  • Klicken Sie hier für die Bohrungsregeln für bearbeitete Fräsbauteile.
  • Klicken Sie hier für die Bohrungsregeln für Blechbauteile.
Bohrungsbefehle, die nicht verknüpft sind
Bohrungstyp (meviy) Bedingungen für die Einstellung des Bohrbefehls Beschreibung Wichtiger Hinweis
Nicht verknüpfte Bohrungen①
  • Die folgenden sind nicht für eine Verknüpfung geeignet

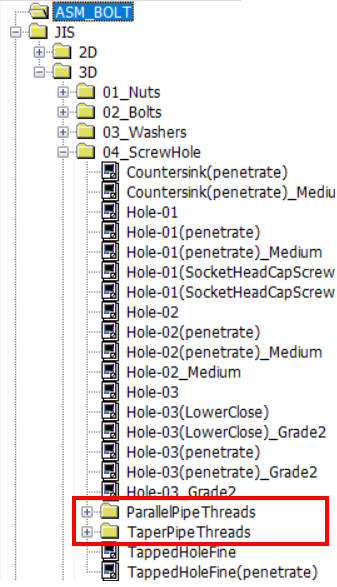

  • ①Taper screw for pipe
  • ②Parallel thread for pipe
Nicht verknüpfte Bohrungen②
  • Die folgenden sind nicht für eine Verknüpfung geeignet
  • ①entfernen
  • ②Subtract (Keep subtracted entities)
  • *„Maschinenteile auswählen und platzieren“ Nur dieser Befehl kann verknüpft werden. Andere sind nicht für eine Verknüpfung geeignet.
 Wenn es aus Bohrungen gemäß (1) und (2) erstellt wurde, wird es als „Bohrungsbefehl nicht verwendet“ angezeigt.

Nach dem Hochladen der Daten：

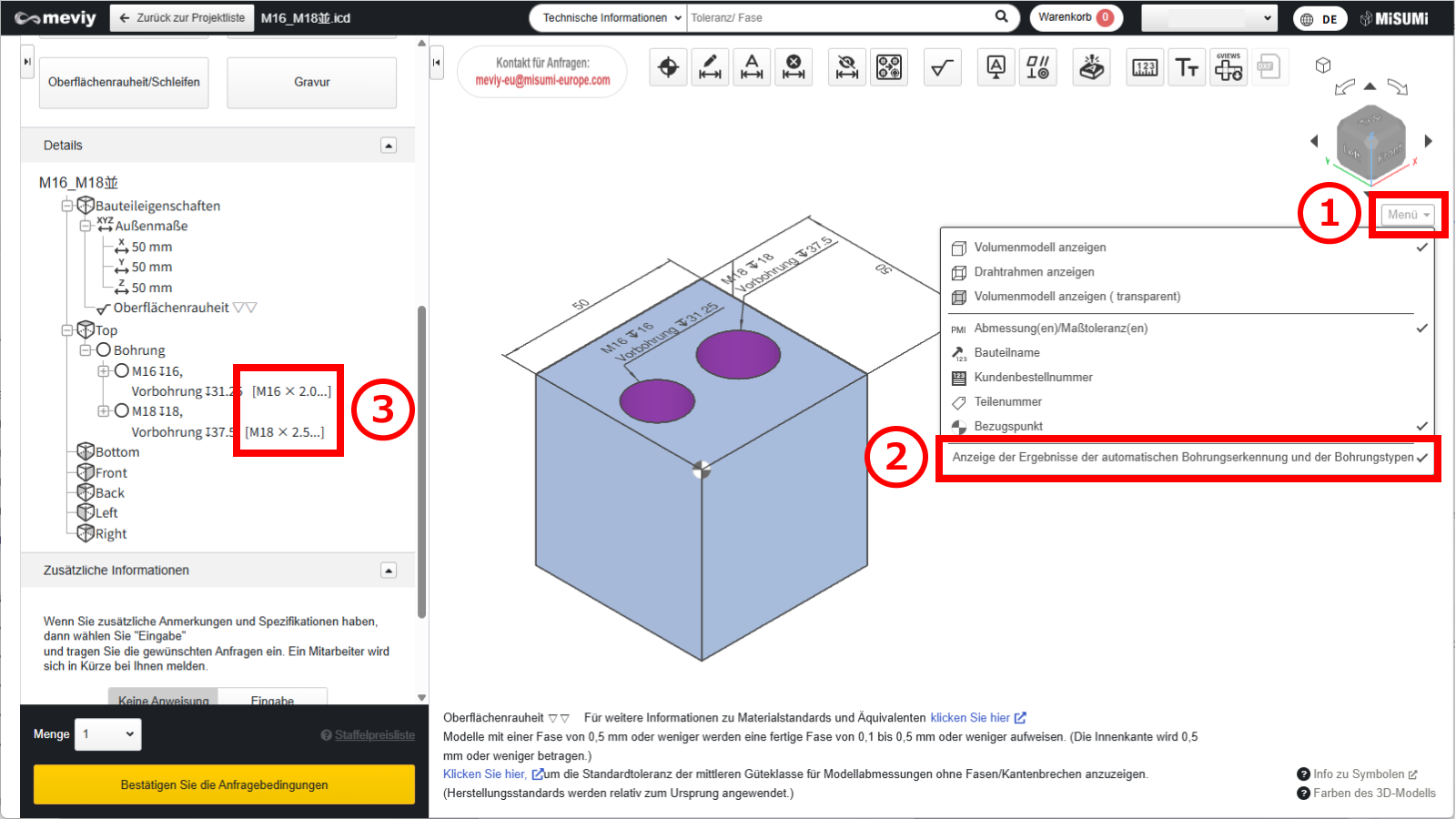

(1) Bewegen Sie den Mauszeiger im 3D-Viewer über [ Menü ].
(2) Klicken Sie auf [ Anzeige der Ergebnisse der automatischen Bohrungserkennung und der Bohrungstypen ].
(3) Die Liste der Bohrungen in den Details zeigt Informationen über die verknüpften Farbattribute an.

Achtung

Es gelten Einschränkungen hinsichtlich der Arten von Bohrlöchern und Bohrungen, die über das Attribut „Bohrung“ verknüpft werden können.
Bitte beachten Sie die folgenden Hinweise und passen Sie die meviy-Einstellungen nach Bedarf an.
  • Wenn eine Durchgangsbohrung mit effektiver Tiefe vorhanden ist, wird die Gewinderichtung automatisch übernommen.
    Überprüfen Sie nach dem Hochladen unbedingt die Gewinderichtung in meviy.

Hinweise

  • Siehe unten für weitere Informationen.
・3D-CAD-Format zur Verknüpfung von Bohrungsattributen
CAD-Programme Native Übergangsformat
(.icd) .x_t .x_b .xmt_txt
iCAD SX
〇
–
–
–

Achtung

Bei Modellen und CAD-Formaten, die nicht von meviy unterstützt werden besteht keine Garantie der automatischen Bohrungserkennung.
Modellierungsmethoden Zusammenarbeit Beschreibung
Bohrungsbefehl in iCAD SX 〇 Da Bohrungsinformationen vorhanden sind, kann eine korrekte Verknüpfung erfolgen.
Benutzerdefinierte Befehle für Bohrungen △ Aufgrund spezieller Einstellungen ist eine korrekte Verknüpfung möglicherweise nicht möglich.
Bohrungen, die ohne den Bohrungsbefehl mittels Extrusionsschnitten oder ähnlichen Methoden erstellt wurden – Nicht unterstützt, da keine Bohrungsattribute definiert sind.

Verknüpfung von Farbattributen / Automatische Erkennung des Bohrungs-/Innendurchmessertyps anhand der Farbattribute

①Die Benutzereinstellungen werden so vorgenommen, dass der Bohrungs- und Innendurchmesser-Typ automatisch anhand des Farbattributs erkannt wird.
②Färben Sie die Seitenfläche der Bohrung im Modell ein.

SCHRITT1：

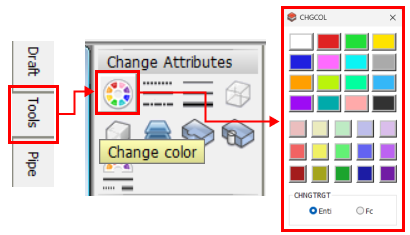

Wählen Sie im Tab „Tools“ die Option „Attribut ändern“ → „Elementfarbe ändern“
„Farbänderung“ anzeigen

SCHRITT2：

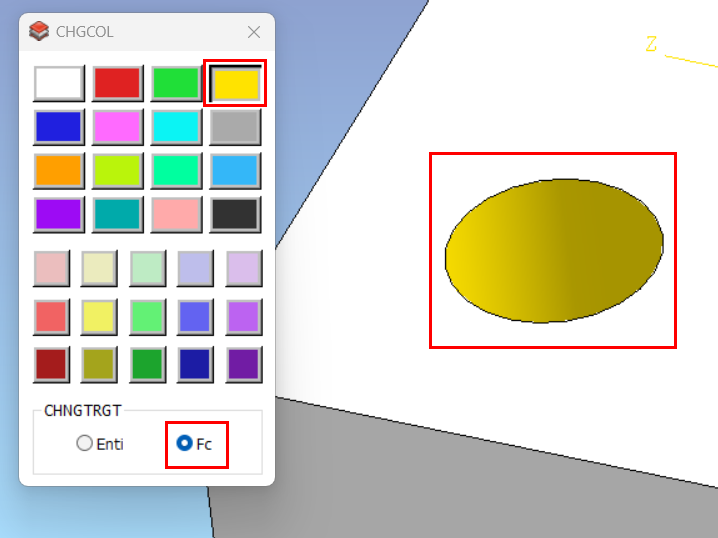

  • Wählen Sie im Befehl „Farbänderung“ unter Ziel ändern: Fläche
  • Wählen Sie die Farbe in der Palette und anschließend die Innenfläche der Bohrung sowie die Seitenfläche des Modells aus
  • Bestätigen Sie mit Rechtsklick
③Laden Sie das Modell nach der Konfiguration in meviy hoch.

Nach dem Hochladen der Daten：

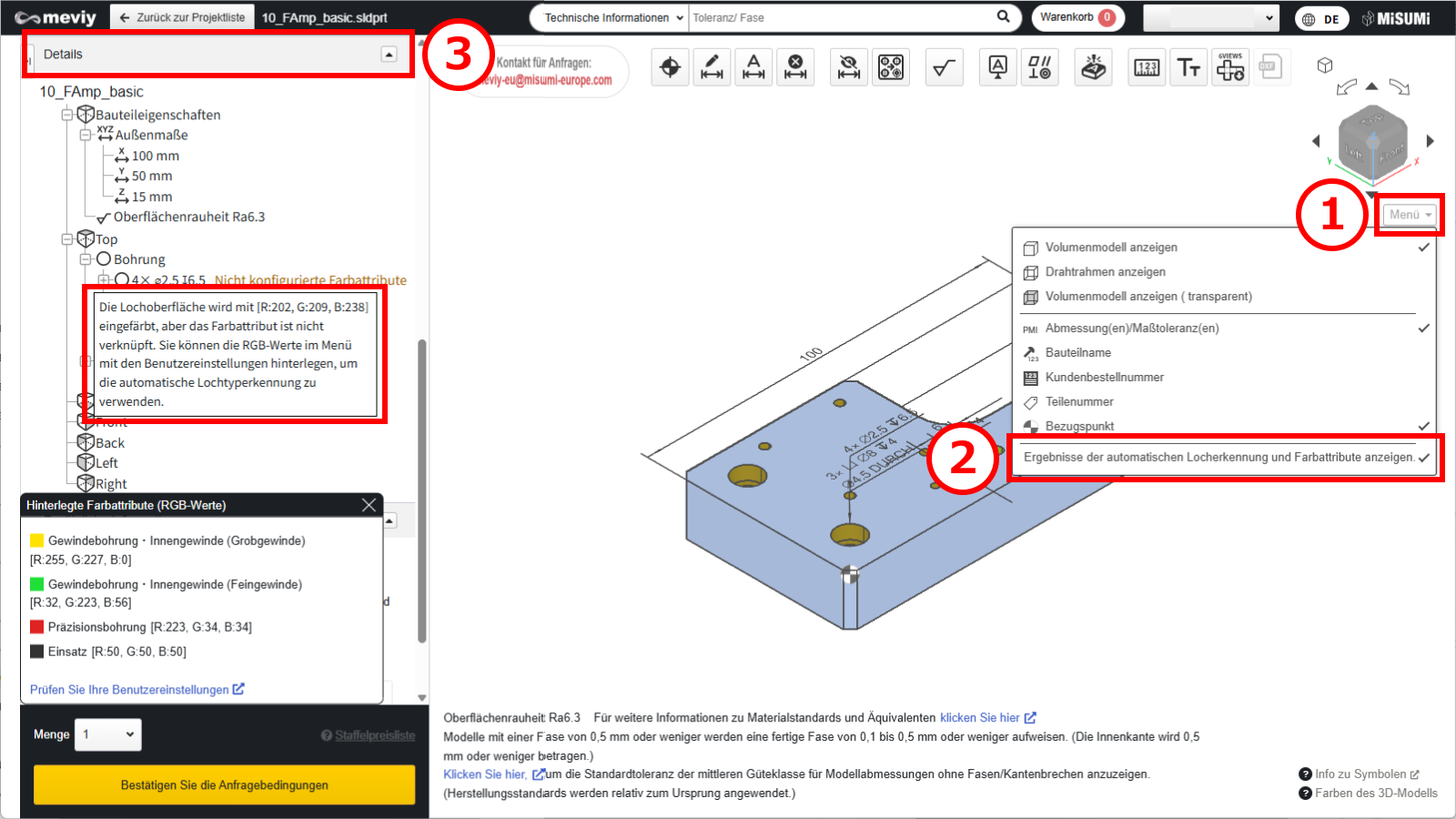

(1) Bewegen Sie den Mauszeiger im 3D-Viewer über [ Menü ].
(2) Klicken Sie auf [ Ergebnisse der automatischen Locherkennung und Farbattribute anzeigen ].
(3) Die Liste der Bohrungen in den Details zeigt Informationen über die verknüpften Farbattribute an.

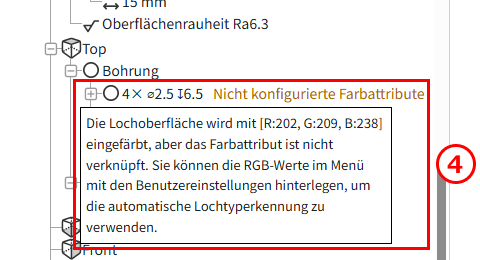

(4) So erkennen Sie den Bohrungs- und Innendurchmesser-Typ: Wählen Sie im Dropdown-Menü „Gewindebohrungen automatisch anhand des Bohrungsdurchmessers erkennen (ohne Innendurchmesser)“.

Automatische Erkennung von Gewindebohrungen anhand des Bohrungsdurchmessers

①Die Benutzereinstellungen sind so konfiguriert, dass Gewindebohrungen automatisch anhand des Bohrungsdurchmessers erkannt werden.
②Verwenden Sie den Bohrungsbefehl mit den Standardeinstellungen, um das Gewinde zu modellieren und in meviy hochzuladen.
Empfohlen：Einstellung der Gewindeerkennungsmethode „3D-CAD-Name“ (siehe „Erkennungsbedingungen für verschiedene Bohrungen“)
Gewindegröße (Regelgewinde)iCAD SX
M22
M2.52.5
M33
M44
M55
M66
M88
M1010
M1212
M1414
M1616
M1815.5
M2017.5
M2219.5
M2421

Achtung

Bei Verwendung dieser Funktion prüfen Sie bitte die Ergebnisse der automatischen Bohrungserkennung in meviy.
  • Wenn eine Durchgangsbohrung mit effektiver Tiefe vorhanden ist, wird die Gewinderichtung automatisch übernommen.
    Überprüfen Sie nach dem Hochladen unbedingt die Gewinderichtung in meviy.

Hinweise

  • Siehe unten für weitere Informationen.

Nach dem Hochladen der Daten：

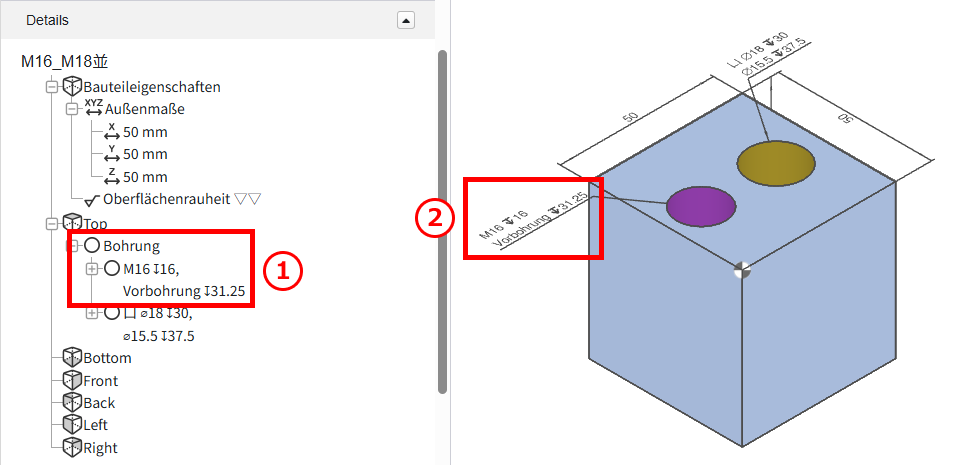

Die verknüpften Gewindebohrungen werden angezeigt.
  • ①Bohrungsliste in der Baumansicht
  • ②Im 3D-Viewer
・3D-CAD-Format für Farbattribute
CAD-Programme Native Übergangsformat
(.icd) .x_t .x_b .xmt_txt
iCAD SX
〇
〇
〇
–

Achtung

Die automatische Erkennung des Bohrungs-/Innendurchmessertyps anhand des Farbattributs ist bei Modellen, die mit nicht kompatiblen CAD-Systemen oder -Formaten erstellt wurden, nicht gewährleistet.
