Ändern von Bohrungsinformationen

Die Bohrungstypen können je nach Bohrungsdurchmesser angepasst werden.

Achtung

Die Erkennung der Bohrungstypen kann je nach CAD-Programm variieren. Überprüfen Sie den Bohrungstyp in der 3D- oder Baumansicht.

Tipp

Sie können die Genauigkeit der Gewindebohrung-Erkennung verbessern, indem Sie die [Tapped Hole Identification Settings] unter [Benutzereinstellungen] konfigurieren. → „Angebotsverfahren“

Doppelklicken Sie auf die zu ändernde Bohrung

Doppelklicken Sie in der 3D- oder Baumansicht auf die Bohrung, das Sie ändern möchten.

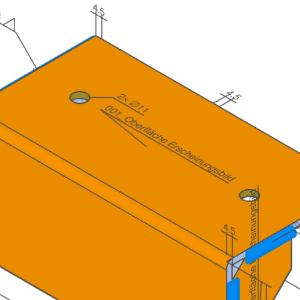

3D-Ansicht

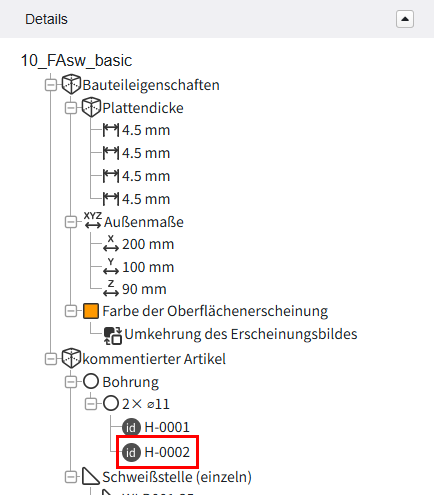

Baumansicht

Tipp

Änderungen am Bohrungstyp gelten für die gesamte Gruppe. Wenn Sie also für jedee Bohrung in der Gruppe einen anderen Bohrungstyp festlegen möchten, müssen Sie zunächst die gruppierten Löcher aufteilen.

Auswählen und Aktualisieren von Bohrungstypen

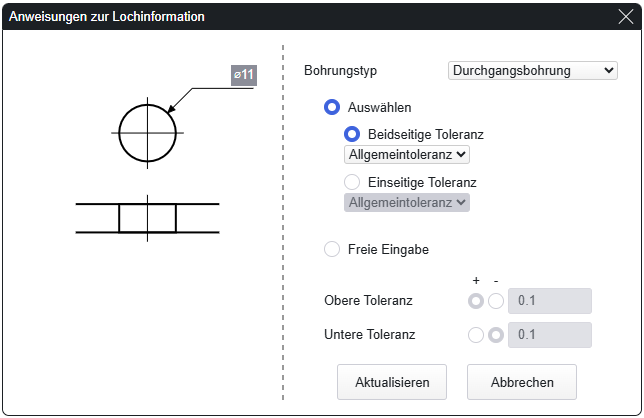

Wählen Sie im angezeigten Dialogfeld „Bohrungstyp“ den gewünschten Bohrungstyp aus und klicken Sie auf [Aktualisieren].
