Basismodellierungsregeln

  • Bei der Modellierung von Geschweißte Blechteilen gilt: Wenn sich das Teil als Blech auffalten lässt, kann es als Geschweißtes Blechteil angeboten werden, auch wenn es sich nicht auffalten lässt.
  • Bitte erstellen Sie das Modell gemäß den folgenden Bedingungen für die Teilkonfiguration.

1. Einteilige Modelle

A Auffaltung möglich

  • BAuffaltung nicht möglich
  • *Begrenzt auf Modelle mit gleichmäßiger Blechdicke.

Nach dem Import von Meviy

*Im Fall B wird daraus eine Form (A) abgeleitet, die als Blechschweißkonstruktion gefertigt werden kann.

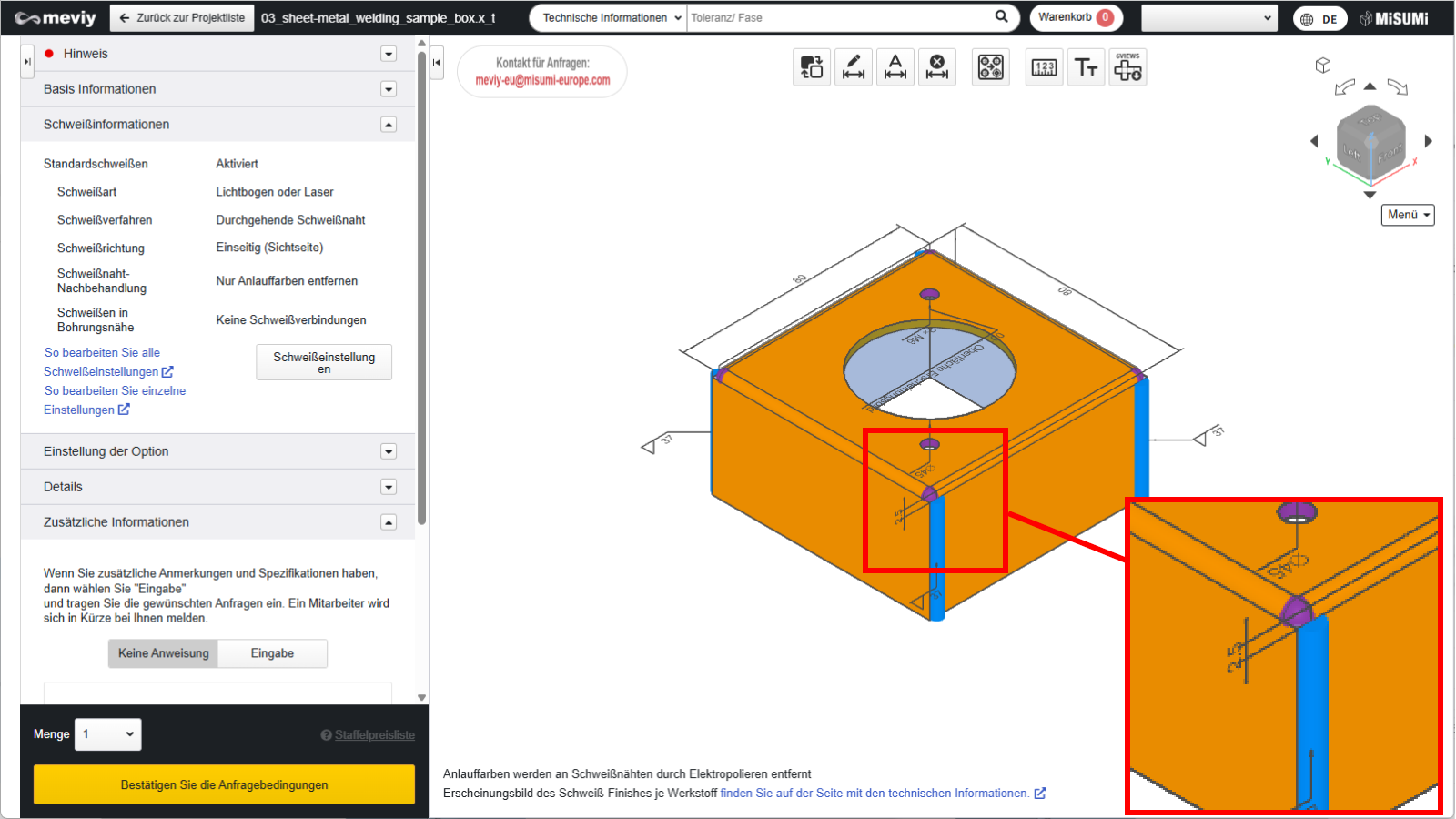

  • Für Eckschweißnähte empfehlen wir, Ausschnitte mit Abmessungen zu modellieren, die maximal der doppelten Blechdicke (pro Seite) entsprechen, sowie Winkel, bei denen sich Biegungen und Schweißnähte im Winkel von 90 Grad oder mehr schneiden.

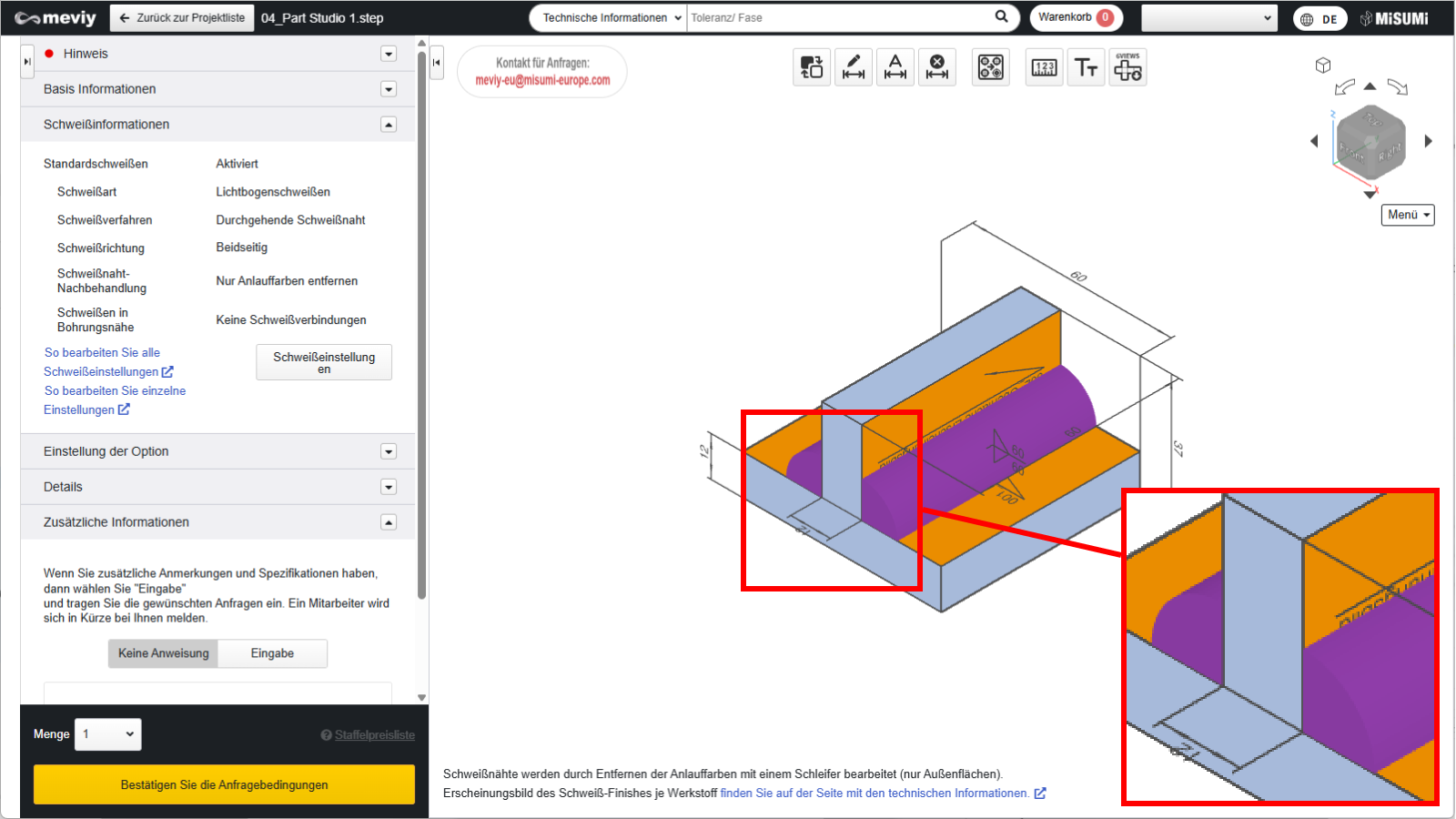

  • Obwohl das Schweißen während der Fertigung von der Außenseite aus erfolgt, werden in der 3D-Ansicht beide Seiten violett hervorgehoben, um anzuzeigen, dass beide Seiten ausgefüllt sind.
① Die Abmessung a der Aussparung an der Kastenecke darf höchstens das Zweifache der Blechdicke betragen.
② Der Winkel, in dem sich die Biegung und die Schweißnaht schneiden, beträgt mindestens 90 Grad.

Achtung

  • Das Ausfüllen von Löchern in Ecken ist nicht möglich, wenn sich die Biegung und die Schweißnaht in einem anderen Winkel als 90 Grad schneiden.
  • Falls eine Lochfüllung erforderlich ist, geben Sie dies bitte im Feld „Zusätzliche Fertigungshinweise“ an.

Beispiel: Für alle drei Schweißnahtlinien

*Anmerkung: In der 3D-Ansicht wird die Ecke nicht hervorgehoben.
A Kann entfaltet werden
B Kann nur entfaltet werden, wenn ein R-Bogen-Abschnitt vorhanden (ein einziger Festkörper)

*Bei Kastengeometrien mit R-Biegungen wird die Modellierung im entfalteten Zustand (A) empfohlen.

Modelle, die aus zwei oder mehr Teilen bestehen (1) Zusammenfügen identischer Bleche

AZwei Teile, die zwei getrennten Festkörpern angehören

  • BZwei Teile, die dem demselben Festkörper angehören
  • *Begrenzt auf Modelle mit gleichmäßiger Blechdicke.

Nach dem Import von Meviy

*Modell B wird in die Form (A) umgewandelt, die als Blechschweißkonstruktion hergestellt werden kann.

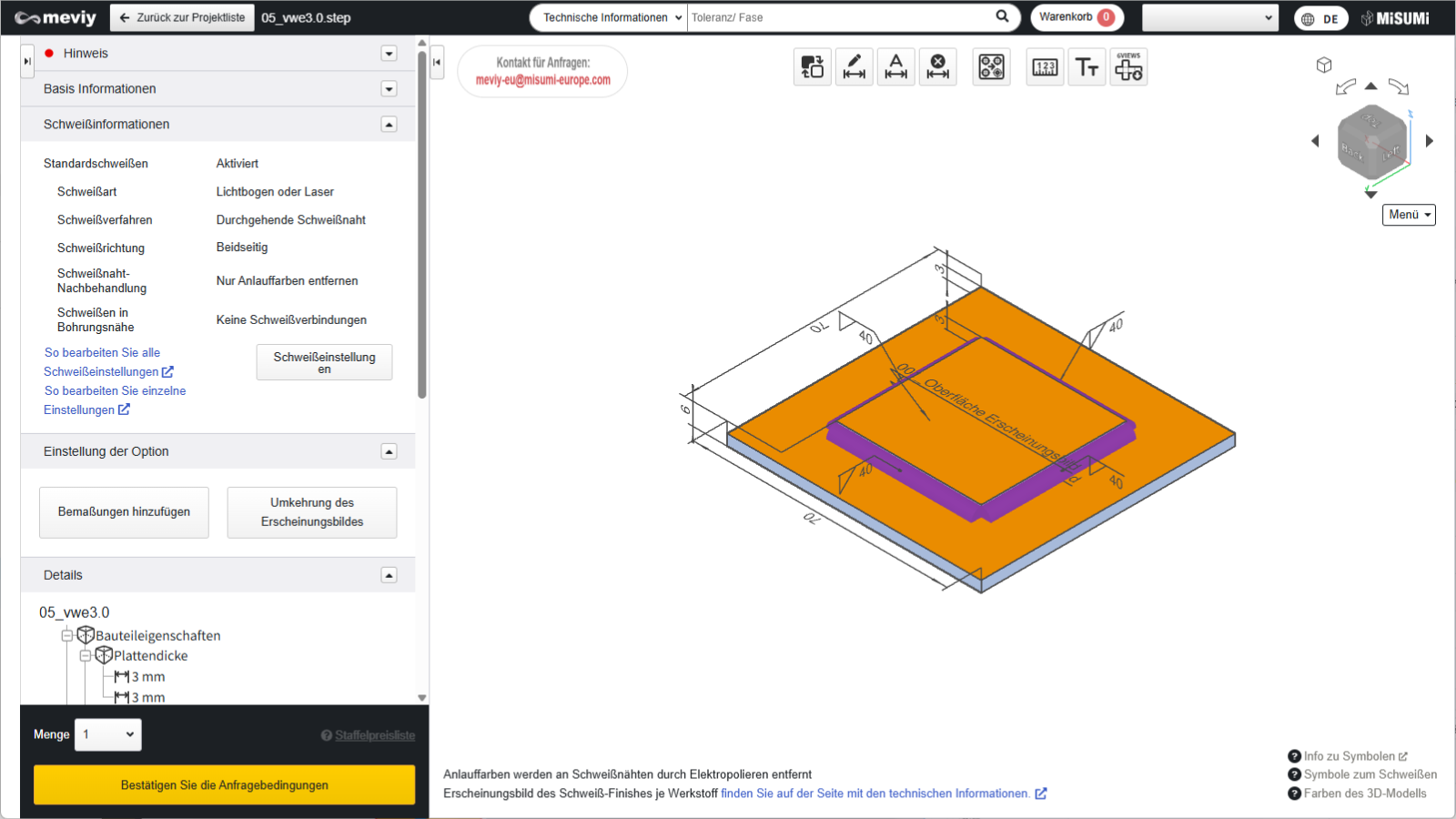

Modell, das aus zwei oder mehr Teilen besteht (2) Überlappende Bleche

AGeteilte Schweißstellen

BIntegrierter Zustand

*Modell B unterliegt keinem Umwandlungsbedürfnis.

Nach dem Import von Meviy

Modellieren Sie die Teile, aus denen das Schweißprodukt besteht, gemäß den „Basismodellierregeln“ für meviy Blech.

Informationen zu den Modellierungsregeln für Blechteile, aus denen geschweißte Produkte bestehen, finden Sie in den „Basismodellierregeln“ im Handbuch für Bleche.

  • In den 3D-Daten sind keine Schweißraupen erforderlich. Für automatisch erkannte Schweißstellen legen Sie bitte die Schweißinformationen in der 3D-Ansicht fest.
  • Weitere Informationen finden Sie unter „Festlegen von Schweißinformationen“.
Beispiel: Modell mit zusätzlichen Schweißraupen
Beispiel: Modell mit reflektierenden Punktschweißmarkierungen
