CATIA

Wenn Sie die Verknüpfung von Bohrungseigenschaften, die Verknüpfung von Farbattributen und die automatische Erkennung von Gewindebohrungen anhand von Bohrungsdurchmessern in CATIA verwenden, beachten Sie bitte die folgende Anleitung.

Verknüpfung von Farbattributen / Automatische Erkennung des Bohrungs-/Innendurchmessertyps anhand der Farbattribute

①Die Benutzereinstellungen werden so vorgenommen, dass der Bohrungs- und Innendurchmesser-Typ automatisch anhand des Farbattributs erkannt wird.

②Färben Sie die Seitenfläche der Bohrung im Modell ein.

SCHRITT1：

  • Auswahlgeometrie: Flächenauswahl
  • Wählen Sie die Innenfläche und die Seitenfläche der Bohrung im Modell aus

SCHRITT2：

Klicken Sie mit der rechten Maustaste auf das Element, das Sie ändern möchten, und wählen Sie anschließend im angezeigten Menü [Eigenschaften] aus.

SCHRITT3：

  • 　 Registerkarte [Grafik]
  • → [Füllung]
  • → [Farbe]
  • → [Weitere Farben]
  • → [Benutzerdefinierte Farben definieren]
  • → Rot, Grün und Blau [RGB] festlegen

SCHRITT4：

Klicken Sie auf die Schaltfläche [OK], um das Eigenschaftenfenster zu schließen. Die Farbe wird angezeigt.
③Laden Sie das Modell nach der Konfiguration in meviy hoch.

Nach dem Hochladen der Daten：

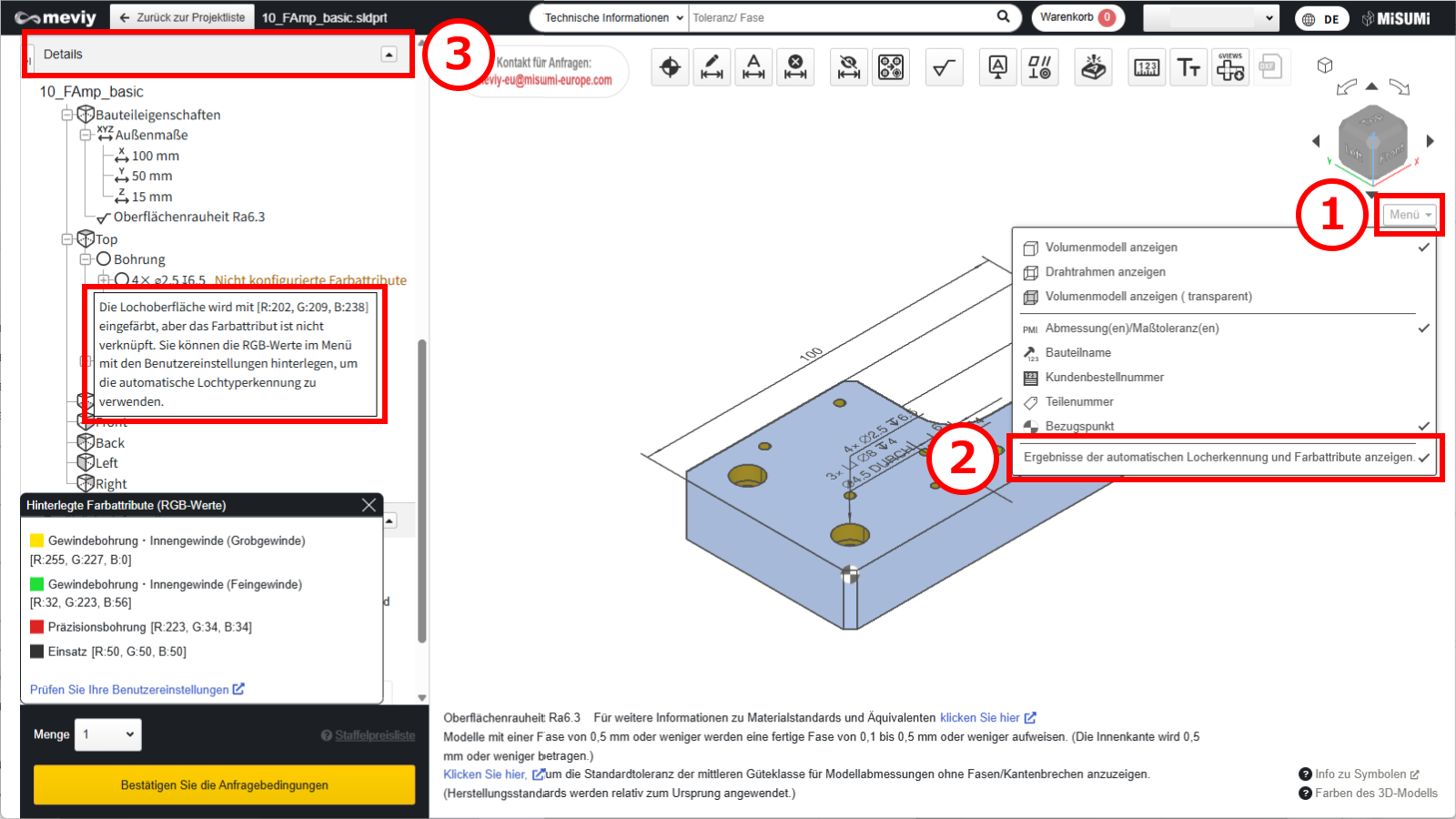

(1) Bewegen Sie den Mauszeiger im 3D-Viewer über [ Menü ].

(2) Klicken Sie auf [ Ergebnisse der automatischen Locherkennung und Farbattribute anzeigen ].

(3) Die Liste der Bohrungen in den Details zeigt Informationen über die verknüpften Farbattribute an.

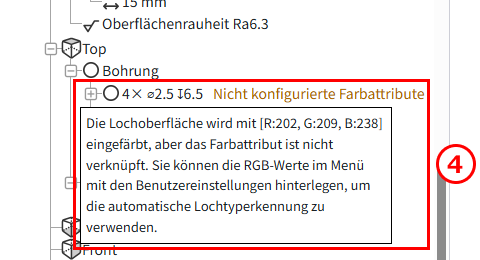

(4) So erkennen Sie den Bohrungs- und Innendurchmesser-Typ: Wählen Sie im Dropdown-Menü „Gewindebohrungen automatisch anhand des Bohrungsdurchmessers erkennen (ohne Innendurchmesser)“.

Automatische Erkennung von Gewindebohrungen anhand des Bohrungsdurchmessers

①Die Benutzereinstellungen sind so konfiguriert, dass Gewindebohrungen automatisch anhand des Bohrungsdurchmessers erkannt werden.

②Verwenden Sie den Bohrungsbefehl mit den Standardeinstellungen, um das Gewinde zu modellieren und in meviy hochzuladen.

Empfohlen：Einstellung der Gewindeerkennungsmethode „3D-CAD-Name“ (siehe „Erkennungsbedingungen für verschiedene Bohrungen“)
Gewindegröße (Regelgewinde) CATIA V5
M2 1.57
M2.5 2.01
M3 2.46
M4 3.24
M5 4.13
M6 4.92
M8 6.65
M10 8.38
M12 10.11
M14 11.84
M16 13.84
M18 15.29
M20 17.29
M22 19.29
M24 20.75

Achtung

Bei Verwendung dieser Funktion prüfen Sie bitte die Ergebnisse der automatischen Bohrungserkennung in meviy.
  • Wenn eine Durchgangsbohrung mit effektiver Tiefe vorhanden ist, wird die Gewinderichtung automatisch übernommen.
    Überprüfen Sie nach dem Hochladen unbedingt die Gewinderichtung in meviy.

Hinweise

  • Siehe unten für weitere Informationen.

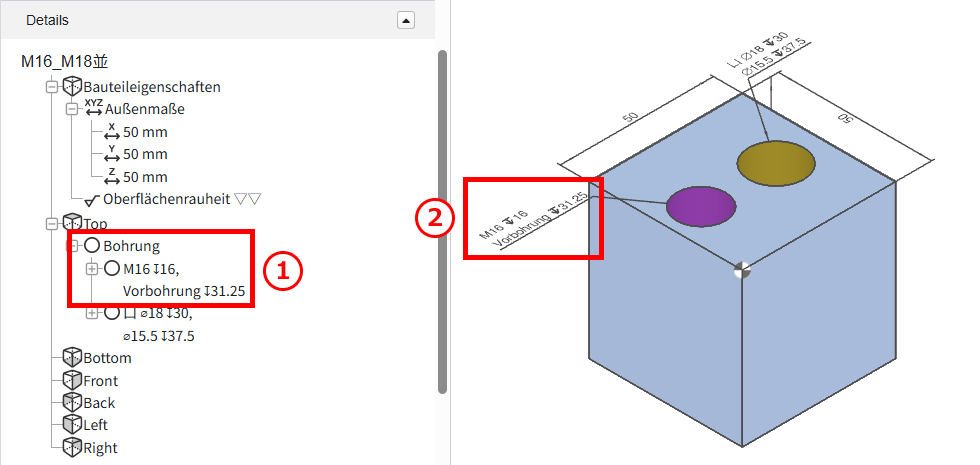

Nach dem Hochladen der Daten：

Die verknüpften Gewindebohrungen werden angezeigt.
  • ①Bohrungsliste in der Baumansicht
  • ②Im 3D-Viewer
・3D-CAD-Format für Farbattribute
CAD-Programme Native Übergangsformat
(.CATPart) .x_t .x_b .xmt_txt
CATIA
〇
–
–
–

Achtung

Die automatische Erkennung des Bohrungs-/Innendurchmessertyps anhand des Farbattributs ist bei Modellen, die mit nicht kompatiblen CAD-Systemen oder -Formaten erstellt wurden, nicht gewährleistet.
