Blechteile

Mithilfe Ihrer 3D-CAD-Daten können Sie bei meviy maßgeschneiderte Blechteile erstellen und bestellen. Es werden eine Vielzahl von Formen für kleine bis große lackierte Komponenten unterstützt, ebenso wie mehrere Materialien und Oberflächenbehandlungen.

Materialien und Oberflächenbehandlungen

Klicken Sie hier für alle Größen und Maße.
MaterialOberflächenbehandlung
StahlEN 1.0330 equiv. (EN 1.0320 equiv. (warm gewalzt))
EN 1.0330 equiv. (elektrolytisch verzinkt)
EN 1.0330 equiv. (galvanisiert)
EN 1.0330 equiv. (für Passblättchen)
EN 1.0038 equiv.

Pulverbeschichtunget (15 Farben)
Lackiert (5 Farben)
Chemisch vernickelt
Brüniert
Chromatiert (III-wertig) (Klar, Schwarz)

AluminiumEN AW-5052 equiv.
EN AW-5052 equiv. (vorgefertigte eloxierte Platte (klar, schwarz))

Eloxiert (Klar, Schwarz, Mattschwarz)

VerbundwerkstoffAluminum Verbundblech

Farbe (silber, silber matt & schwarz)

MaterialOberflächenbearbeitung
EdelstahlEN 1.4301 equiv.2B
No.1
Einseitig bearbeitet; mit #400 Körnung poliert
Einseitige feine Linienstruktur
EN 1.4016 equiv.2BTeilen
EN 1.4301 equiv. (für Passplättchen)–Teilen
LochblechEN 1.4301 equiv.BA
MaterialKlasseFarbe
Kunststoff

PET

Acrylic
PC
PVC

Standard
Antistatisch		Transparent
Rauchbraun
Klicken Sie hier für weitere Informationen zu mechanischen Eigenschaften wie Zugfestigkeit, Streckgrenze und weiteren Werten.
Klicken Sie hier für weitere Details über die Materialstandards.

Zulässige Maßtoleranzen

Die Standardtoleranzklasse JIS B 0408 für metallgestanzte Produkte wird übernommen: B-Klasse (Blechdicke 6,0 mm oder weniger) und C-Klasse (Blechdicke über 6,0mm). Teile mit R-Biegung übernehmen unabhängig von der Blechdicke die C-Klasse.

Maße und Blechstärken

Blechteile Blechstärke Außenabmessungen (Länge, Breite, Höhe)
Blechteile 0.05~16.0 5~1200
Kunststoff Blechstärke Breite Länge
3.0, 5.0, 8.0, 10.0 10~1000 10~2000
Einheit: mm
Abmessungen varrieren je nach Material Oberflächenbehandlung, Blechstärke, sowie Form.

Klicken Sie hier für grundlegende Modellierungsregeln für das Biegen.
Klicken Sie hier für mehr Details zu den Biegebedingungen.

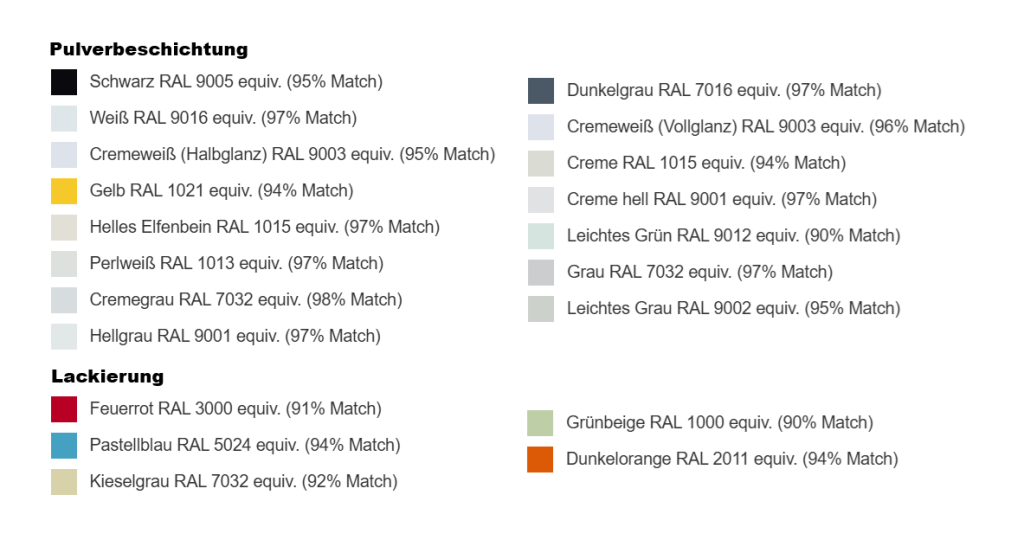

Farben der Pulverbeschichtung

Alle RAL-Werte sind Referenzwerte. Klicken Sie hier, um alle Farbtypen zu sehen.

Versandtage

Versandoptionen Tage
Express ab 6 Tage
Standard ab 7 Tage
International Economy ab 16 Tage
Klicken Sie hier für eine detaillierte Übersicht der Versandoptionen für Blechteile.
Wenn für Ihr Bauteil kein automatisches Angebot verfügbar ist, können Sie beim meviy-Support ein manuelles Angebot anfordern.
Weitere Informationen zur Verwendung von meviy finden Sie hier.
Form
1 Platte
Platte
2 Runde Form
Runde Form
3 L-Form
L-Form
4 Z-Form
Z-Form
5 Konvex-Form
Konvex-Form
6 U-Form
U-Form
7 Winkelbiegung (L-Form)
Winkelbiegung(L-Biegeform)
8 Mehrfache Winkelbiegung
Mehrfache Winkelbiegung
9 Lasche
Lasche
10 Ausschnitt in Biegung
Ausschnitt in Biegung
11 Teilbiegung mit Ausschnitt
Teilbiegung mit Ausschnitt
12 Aussparung (rechteckig)
Aussparung (rechteckig)
13 Aussparung (U-Form)
Aussparung (U-Form)
14 Ausklinkung
Ausklinkung

↑
