Qualitätskontrolle

Qualitätskontrollbereich für Außenansicht

Keine Haken und eine Punktlehre garantieren Kratzer von 0,7 mm oder kleiner.
Oberflächenrauheit: √Ra6,3 oder 3,2 [√Rz25 order 12,5] Added: Der Wert für die Oberflächenrauheit entspricht dem vom Benutzer festgelegten Wert.
Je nach Werkstoff und Größe kann das Produkt mit unbehandelter Oberfläche (Polieren und Walzen) geliefert werden.

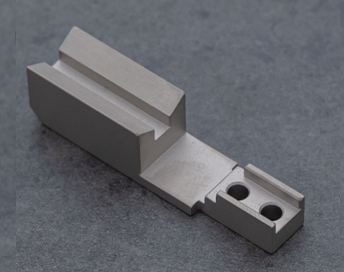

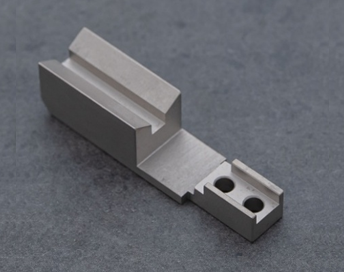

Fräsfläche

EN 1.0038 equiv.	EN AW−5052 equiv.	EN 1.4301 equiv.

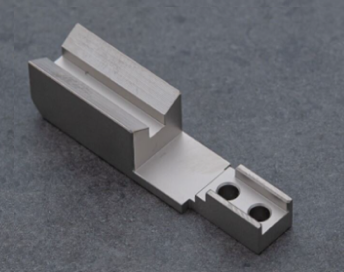

Unbehandelte Oberfläche

EN 1.0038 equiv.	EN AW−5052 equiv.	EN 1.4301 equiv.

Oberflächenbehandlung

Da das Schichtdickenmanagement für Präzisionsbohrungen mit kleinem Durchmesser usw. schwierig ist, kann nach der Bearbeitung eine zusätzliche Bearbeitung durchgeführt werden, wodurch die Oberflächenbehandlung nicht auf der Schnittfläche verbleibt.
Auf dem Produkt können Aufhängespuren und Elektrodenkontaktspuren aus der Oberflächenbehandlung zurückbleiben.
Bei Produkten mit Oberflächenbehandlung kann die genaue Farbangabe nicht garantiert werden.
Die genaue Farbspezifikation kann nicht mit Munsell- oder RAL-Werten angegeben werden.
Die Farbe kann unterschiedlich sein, selbst bei Produkten mit demselben Material und derselben

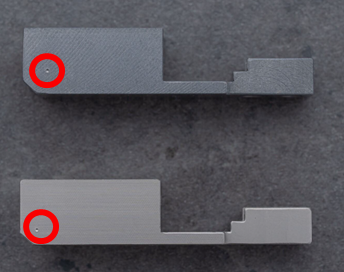

Abbildung der Aufhängemethode	Oberflächenbehandlung von Aufhängung und Elektrodenkontaktspuren

	Eloxiertes Aluminium (schwarz)	Eloxiertes aluminum(klar)

Die Farben der rot und gold eloxierten Produkte entnehmen Sie bitte den Bildern auf der rechten Seite.

Beispiel für Rot eloxiertEloxierung

Beispiel für Gold eloxiert

Prüfelement

Inspektionen werden in jedem Arbeitsschritt und vor dem Versand durchgeführt

Maßtoleranzprüfung

Mit einem Mikrometer

Passgenauigkeitsprüfung

Mit einem Grenzlehrdorn

Geometrische Toleranzprüfung

Messmethode: Messen Sie an mehreren Punkten mit einer Messuhr, Fühlerlehre, Höhenmessgerät usw. auf einer Messplatte.

*Eine Angabe der Messmethode oder die Bereitstellung eines Prüfzertifikats ist nicht möglich.

Schraubenprüfung usw.

ISO2-Klasse (JIS B 2025) äquivalent Schrauben passen prinzipiell durch.

Sichtprüfung

Inspektion mit Rauheitsstandardproben, Punktlehre, und Rauheitsprüfer.

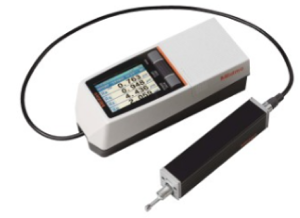

Prüfung der Oberflächenrauheit

Prüfung mit Rauheitsmessgeräten und Stücken mit Referenzrauheit

Bei Oberflächen, für die keine Rauheit spezifiziert wurde, wird überprüft, ob der Wert in der allgemein Toleranz liegt. Bei Oberflächen mit Angabe der Rauheit, wird geprüft, ob dieser innerhalb der Oberflächenrauheit liegt. Wenn der angegebene Wert Ra0.8 oder der Wert Rz 3.2 oder weniger beträgt, werden Probemessungen an zwei oder drei Stellen mit einer Prüflänge von 5mm gemessen.

Winkeltoleranzprüfung

Verwendung einer Winkelmesslehre

Maßsicherungsbereich

Bei scharfen Ecken (C0,5 mm und kleiner) beträgt die Toleranz der äußeren Eckfase C0,1 mm bis 0,5 mm und die Toleranz des inneren Eckenradius R0,5 mm oder weniger.

Eckfasen

Die Fase beträgt 0,1 bis 0,5mm oder weniger.

Bohrungen werden entgratet

Sicherstellen der angegebenen geometrischen Toleranze

Die angegebenen Werte werden pro 100 mm garantiert.
d.h., wenn eine Ebenheit von 0,05/100mm angegeben ist

– Die geometrischen Toleranzen für eine 100 x 100 Fläche werden wie oben angegeben berücksichtigt

Qualitätssicherung beim Gravieren

Prozessmethode

Das gravieren wird entweder durch “Laserschneiden” oder “maschinelle Bearbeitung” durchgeführt.

*Die Verarbeitungsmethode kann nicht angegeben werden

Qualitätsvorkehrungen beim Gravieren

1. Im gravierten Bereich können Grate oder Verbrennungen vorhanden sein.
2. Wenn die Schriftgröße 3 bis 5 mm beträgt, ist je nach Zeichen möglicherweise nicht genügend Platz zwischen den Zeichen vorhanden oder die Zeichen werden möglicherweise gequetscht.
3. Je nach Material und Oberflächenbehandlung kann die Oberfläche der Gravur heller sein.
4. Die Angaben “Schriftgröße und Winkel” auf der Gravur sind Richtwerte. Die Maßgenauigkeit wird nicht garantiert.
5. Je nach Textinhalt kann die Größe von der angegebenen Größe abweichen.
6. Abhängig von der Gesamtlänge der Gravur können Abweichungen im Zeichenabstand und in der Höhe auftreten (Richtwert: Länge 90 mm oder mehr).

Beispiel einer gravierten Oberfläche

Keine Oberflächenbehandlung

Lasergravur
（Material：EN 1.4301 equiv.）

Maschinelles gravieren
（Material：EN 1.4301 equiv.）

Mit Oberflächenbehandlung

Lasergravur
（Material：EN AW−5052 equiv.）
*Eloxiert (schwarz)

Maschinelles gravieren
（Material：EN AW−5052 equiv.）
*Eloxiert (klar)

Qualitätsstandards für das Abschrecken

Über die Qualitätssicherung beim Härten

Der angegebene Härtegrad wird garantiert und vor dem Versand gemessen und bestätigt.

Materialeigenschaften:EN 1.2379 equiv., Oberflächenbehandlung:Chemisch vernickelt

Materialeigenschaften:EN 1.1206 equiv., Oberflächenbehandlung:Chemisch vernickelt

Endbearbeitung ohne Schleifen
